耐壓測試也叫電氣強度測試，英文Dielectric Voltage-Withstand Tests (Hipot)

工頻耐壓測試

•  交流耐壓測試（冷態；熱態）

•  直流耐壓測試（冷態；熱態）

耐壓測試定義

1、在被測設備的帶電部件和外殼之間施加數倍于額定電壓的高壓，以驗證被測設備的帶電部件有無接地或擊穿?；镜囊?guī)定是以2倍于被測物的工作電壓，再加1000V，做為測試的試驗電壓。

2、在測試期間，如果由于加工過程、元件或材料引發的任何部位絕緣失效，都會發生擊穿現象。另外，如果被測設備中由于某種原因存在隱含的過小電氣間隙，比如小于3~4mm的間隙，在正常工作電壓下，這樣小的電氣間隙可能不會發生故障。但在使用一段時間后，可能會由于灰塵聚集和濕度增大使過小的電氣間隙被擊穿而引發觸電危險。耐壓測試就可以預先發現這種隱患。

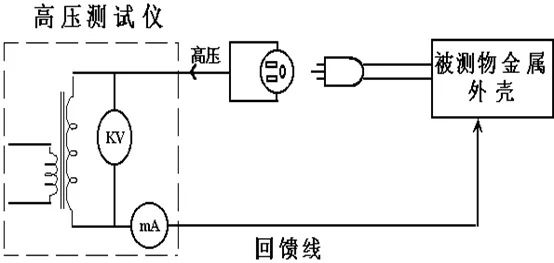

耐壓測試&絕緣電阻測試原理

原理圖

標準對耐壓測試的要求

GB4943信息技術設備  5.2(IEC 60950)

1、測試電壓為正弦波、頻率為50/60Hz的交流電

2、如果用直流電，則電壓等于交流電的峰值電壓

3、加到被試絕緣上的實驗電壓應從零逐漸升高到規定的電壓值，然后在該電壓值上保持60s

4、測試電壓值的選取：1000~3000VAC H或1414~4242VDC 詳細參見表5（P87~88）

5、判定標準：實驗期間絕緣不被擊穿

GB4706 家用和類似用途電器的安全  13.3（IEC 60335-1）

1、測試電壓為正弦波、頻率為50/60Hz的交流電，歷時1min

2、測試電壓值的選?。?000~3000VAC 詳細參見表4

3、判定標準：實驗期間絕緣不被擊穿

擊穿定義

當由于加上試驗電壓而引起電流以失控的方式迅速增大，即絕緣無法限制電流時，則認為已發生絕緣擊穿。

v   電暈放電或單次瞬間閃絡不認為是絕緣擊穿

交直流耐壓的優缺點

 交流耐壓測試還是直流耐壓測試? ---AC Hipot or DC Hipot?

1、交流耐壓測試的優點

• 交流測試無法充飽那些雜散電容，但不會有瞬間沖擊電流發生，因此可立即施加測試電壓（無需逐步提高電壓），除非這種產品沖擊電壓很敏感；
• 交流耐壓測試無法充滿那些雜散電容，測試后被測物無須放電；
• 向絕緣體兩極交替施加電壓，與產品使用環境*一致，符合實際使用狀況；

2、交流耐壓測試的缺點

• 需測量總電流（有功及無功分量）;
• 需要更大容量耐壓測試儀來測量容性負載;

3、直流耐壓測試的優點

• 可量測真實漏電流（待測物上的雜散電容被充滿）；
• 由于僅需在短時間內供應待測物的充電電流，其它時間所需供應的電流非常小，可利用小容量的耐壓測試儀來測量容性負載（漏電流更小及測試更安全）；

4、直流耐壓測試的缺點

• 除非待測物上沒有任何電容量存在，否則必須要緩升電壓，以避免充電電流過大，引起測試器的誤判，使測試的結果不正確；
• 由于測試會對待測物充電，所以測試后必須對被測物放電；
• 只是對絕緣體的某一極施加電壓；
• 在交流耐壓測試時，電壓的波峰值是電表顯示值的1.4倍，所以如果使用直流耐壓測試，必須提高測試電壓到相等的數值。

耐壓測試的應用

1、交流耐壓測試還是直流耐壓測試？

部分標準對直流耐壓的描述

GB4943-2001 信息技術設備的安全  5.2.1

絕緣應承受的試驗電壓,或者是波形基本上為正弦波,頻率為50Hz或60Hz的交流電壓,或者是等于規定的交流試驗電壓峰值的直流電壓；

注：如果被試絕緣上跨接有電容器(例如:射頻濾波電容器),則建議采用直流試驗電壓.

2、測試頻率的選擇  Test Frequency

絕緣要經受1min頻率為50Hz或60Hz基本正弦波的電壓；

在給被測試絕緣上施加交流電壓時, 部分電流會流經分布電容, 其電容容抗值為:

Xc=1/2πf C        f ----頻率             C ----電容值

流經分布電容的電流為:

Ic=U/Xc=U*2π f C

耐壓測試儀的選擇

1、交流耐壓測試儀IDI610XA/B

• 符合GB4706、GB9706、GB4943、GB7000、IEC60335、IEC60601、UL60950、IEC60598等安規要求；
• 10個記憶組8個測試步，可實現組件快速切換；
• 測試電壓緩升緩降功能，滿足不同行業測試要求；
• 可設定電流上下限判定，聲光報警，消除產品漏檢；
• 具有鍵盤鎖定功能，有效地防止了誤操作；
• 完善的保護功能：防高壓觸電線路，隨時偵測回路，杜絕觸電傷害，保障人員安全；
• 采用對位設置參數，操作更便捷；
• 可配置不同通訊地址，便于網絡化系統管理。

2、交直流耐壓測試儀IDI6162A/B

• 符合GB4706、GB9706、GB4943、GB7000、IEC60335、IEC60601、UL60950、IEC60598等安規要求；
• 10個記憶組8個測試步，可實現組件快速切換；
• 測試電壓緩升緩降功能（時間可控），滿足不同行業測試要求；
• 可設定電流上下限判定，聲光報警，消除產品漏檢；
• 具有鍵盤鎖定功能，有效地防止了誤操作；
• 完善的保護功能：直流耐壓測試時直流高壓快速放電裝置，避免被測物上殘余電壓，造成人員觸電危險；防高壓觸電線路，隨時偵測回路，杜絕觸電傷害，保障人員安全；
• 充電下限功能，可偵測回路是否斷線，提高測試可靠度；
• 可選配電弧偵測功能；
• 可配置不同通訊地址，便于網絡化系統管理。
•
