美國泰克吉時利 2231A-30-3 三通道直流電源?

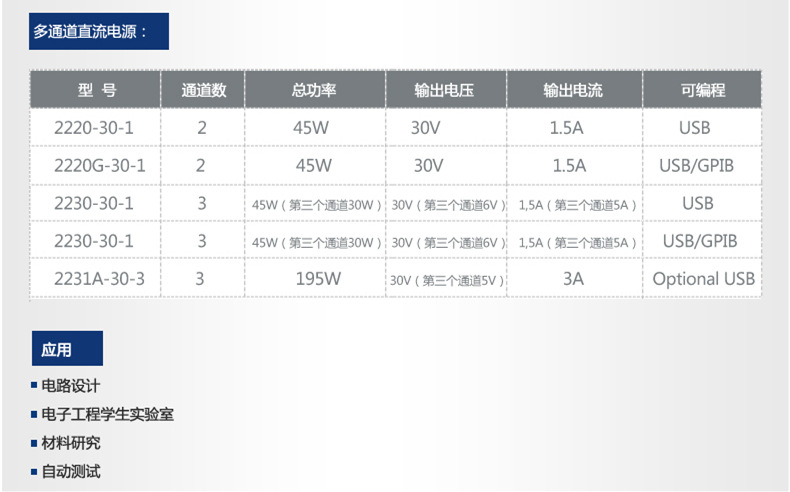

2220 和 2230 系列多通道可編程直流電源，非常適合測試需要多個電源的各種設備、電路板、模塊和產品，經濟實惠。2200 系列電源提供兩條通道，每條通道可以輸出高達 30V 的電壓和高達 1.5A 的電流。2230 系列電源包括兩條 30V/1.5A 通道，還包括一條 6V 通道，可輸出高達 5A 的電流為數字電路供電。2231A-30-3 型的兩條通道分別在電流為 3A 時可以提供高達 30V 的電壓；第三條通道在電流為 3A 時可以提供高達 5V 的電壓。
美國泰克吉時利 2231A-30-3 三通道直流電源? 特點
特點 | 優勢 |
所有通道均具有隔離輸出 | 可以為這樣的電路供電：電路相互通過光隔離或變壓器隔離且有不同的參考點。 |

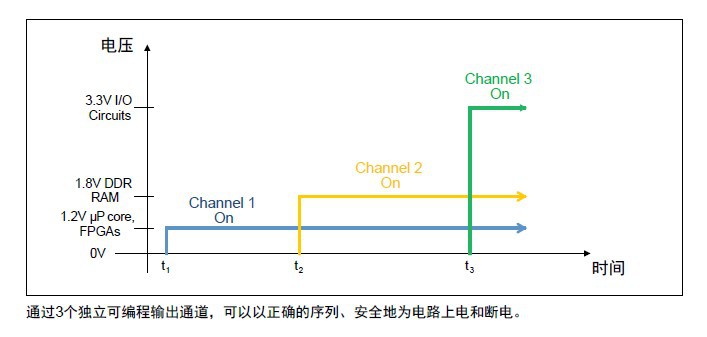

所有通道均獨立控制 | 支持為這種電路通電：一個電路具有多個電壓電平（如數字電路）且必須以時間序列啟 動。 |
所有通道均有遠程感測功能 | 確保程控電壓準確地應用于負載。 |
兩個30V通道可以串聯或并聯組合 | 允許雙倍輸出電壓或電流。 |
低噪聲，線性調節 | 確保應用于待測設備負載端子的功率電平準確。 |
同時顯示所有通道的電壓和電流輸出 | 可以輕松觀察所有輸出狀態。 |
前面板數字鍵盤輸入 | 簡單快速、準確輸入多個輸出值。 |
在30個設置存儲位置中任意存儲常用配 置 | 重復測試時節省時間。 |
每條通道均有輸出計時器 | 在預定測試時間后關閉任一輸出。 |
2231A-30-3 三通道直流電源 產品功能
提供60V或6A電源
當應用需要輸出超過30V或3A的電源時，將兩個30V通道進行組合，就可以使輸出翻倍。將兩個輸出進行串聯，可以提供60V電源；將兩個輸出進行并聯，可以提供6A電流。為了方便讀數，避免混淆，2231A-30-3型電源顯示屏將顯示所有輸出，包括電壓或電流。此外，電源還可以控制輸出，以提供所需的電壓或電流。無需對每個通道進行獨立設置；電源將為您管理通道，因此，實現通道組合并不復雜。

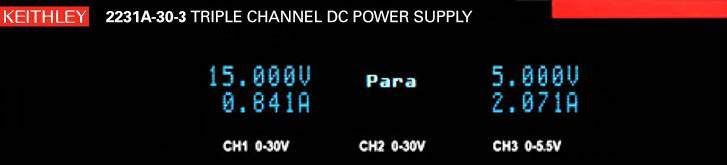

對兩個30V通道進行串聯或并聯，可以使輸出電源翻倍，達到60V，或者使輸出電流翻倍，達到6A。2231A-30-3型電源具有串聯和并聯模式，可以管理通道，并顯示所有輸出。這個顯示屏給出電源的并聯模式，包括輸出電源和并聯通道的整個電流。
測試、監視和保護電路更容易
• 旋轉按鈕或通過鍵盤準確地輸入輸出數值，可以調節輸出，設置分辨率為10mV或1mA。
• 可以同時查看所有通道的電壓和電流讀數；2231A-30-3型電源顯示屏同時顯示來自所有3個輸出的讀數。
• 通過每個輸出的過壓保護設置，來保護待測器件（DUT）。
• 設置定時器，在編程時間之后就關閉輸出，避免在研電路上多余的應力。
•對于經常使用的測試，可以通過存儲和調用儀器設置的辦法，迅速開始測試。您可以存儲30個測試設置。
對電源進行控制，將數據上載至計算機
利用2231A-001型電源的USB適配器，可以通過計算機的USB接口，對2231A-30-3型進行控制，然后傳輸來自輸出的讀數，與其他測試數據一起，對待測器件（DUT）性能進行更深入的分析。2231A-001 USB適配器為電源使用提供所需的靈活性，可以手動或自動控制。
2231A-30-3 三通道直流電源? 主要技術參數
型號 | 2231A-30 | ||
最大功率 | 195W | ||
基他功能 | 電壓 | 電流 | |
直流輸出額定值 | 通道1 | 0 - 30 V | 0 - 3 A |
通道2 | 0 - 30 V | 0 - 3 A | |
通道3 | 0 - 5 V | 0 - 3 A | |
負載調節 | ≤0.02% + 4mV | ≤0.2% + 3mA | |
線性調節 | ≤0.02% + 4m V | ：≤0.2% + 3mA | |
波紋和噪聲(20Hz–20MHz) | ≤1mVrms/≤5mVp -p | ≤6mVrms | |
設置分辨率 | 10mV | 1mA | |
設置準確度 | ≤0.06% + 20m V | ≤0.2% + 10mA | |
讀數分辨率 | 10mV | 1mA | |
讀數準確度 | ≤0.06% + 20m V | ≤ 0.2% + 10mA | |
隔離電壓,輸出-底板 | 都高達240V (直流+交流峰值，交流峰-峰最大值 3V，最高頻率60Hz)。 | ||
隔離電壓，輸出-輸出 | 相對于任何其他輸出端，任何輸出隔離都高達240V (直流+交流峰值，交流峰-峰最大值3V，最高頻率60Hz) | ||
跟蹤與組合模式 | 跟蹤模式：當控制啟用后，將保持兩個30V輸出通道的輸出比率。 組合V1 + V2串聯模式：當CH1與CH2串聯時，可提供60V輸出電壓。儀表讀取組合電壓。 組合I1 + 12并聯模式：當CH1與CH2并聯時，可提供3A輸出電流。儀表讀取組合電流。 | ||
內存 | 30個設置內存 | ||
輸出定時器范圍 | 0.1s～99999.9s | ||
顯示屏 | 真空熒光顯示屏 | ||
連接 | 前面板：電源輸出插孔：3套安全香蕉插孔 后面板：DB9連接器，用于程控 | ||
過溫保護 | 如果電源內部溫度超過85°C，那么電源將自動關閉 | ||
EMC標準 | 符合歐盟電磁兼容（EMC）指令 | ||
安全標準 | 符合歐盟低電壓指令 | ||
電源線額定值 | 110VAC/220VAC ±10% | ||
電源線頻率 | 47Hz–63Hz | ||
最大功耗 | 750VA | ||
工作環境 | 溫度0～40°C, 相對濕度5%～80%（40°C以下） | ||
存儲環境 | 溫度–20～70°C, 相對濕度5%～80%（40°C以下），相對濕度5%～80%（40～70°C） | ||
物理特征 | 88.2 mm×214.5 mm×354.6 mm | ||
重量 | 凈重：7.10kg 裝運重量：9.40kg | ||
保修期 | 3年 | ||

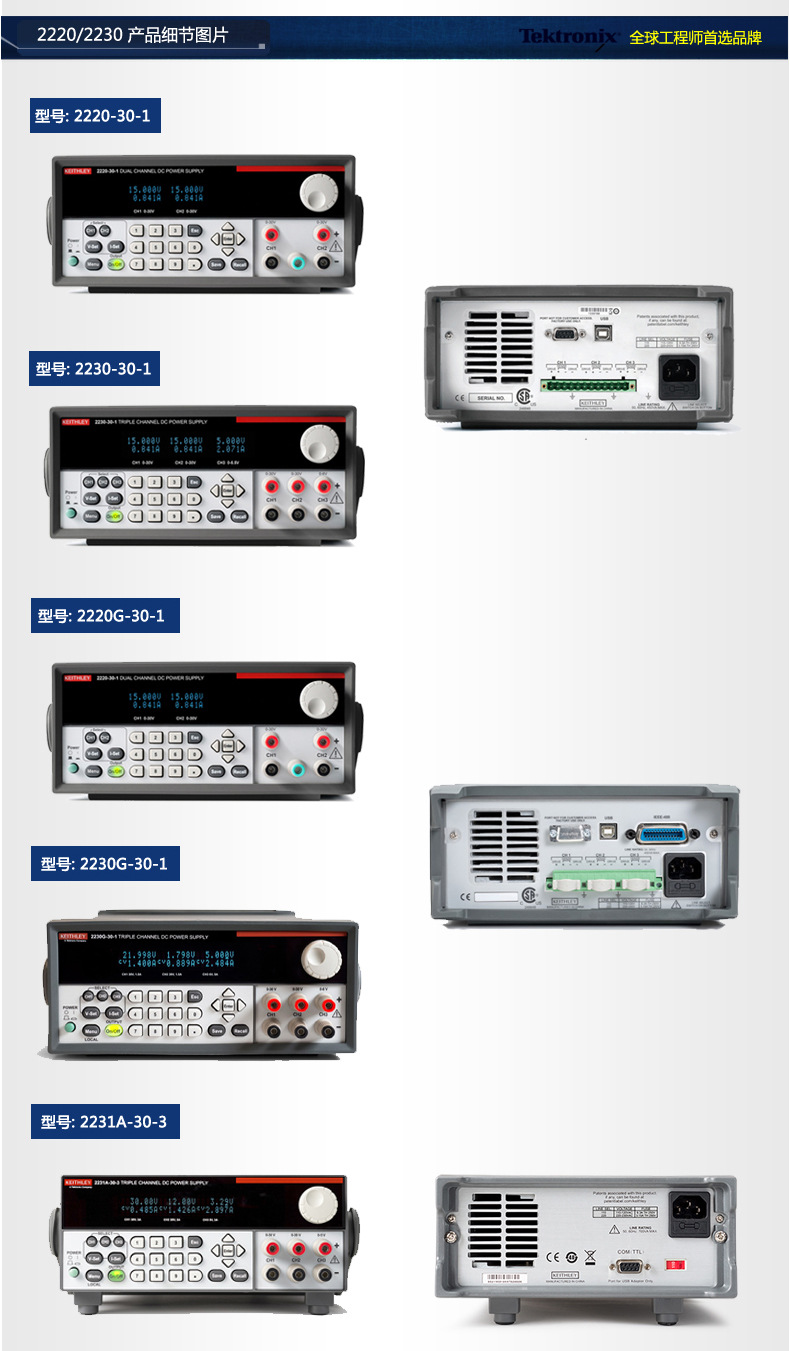

2231A-30 產品細節圖片
