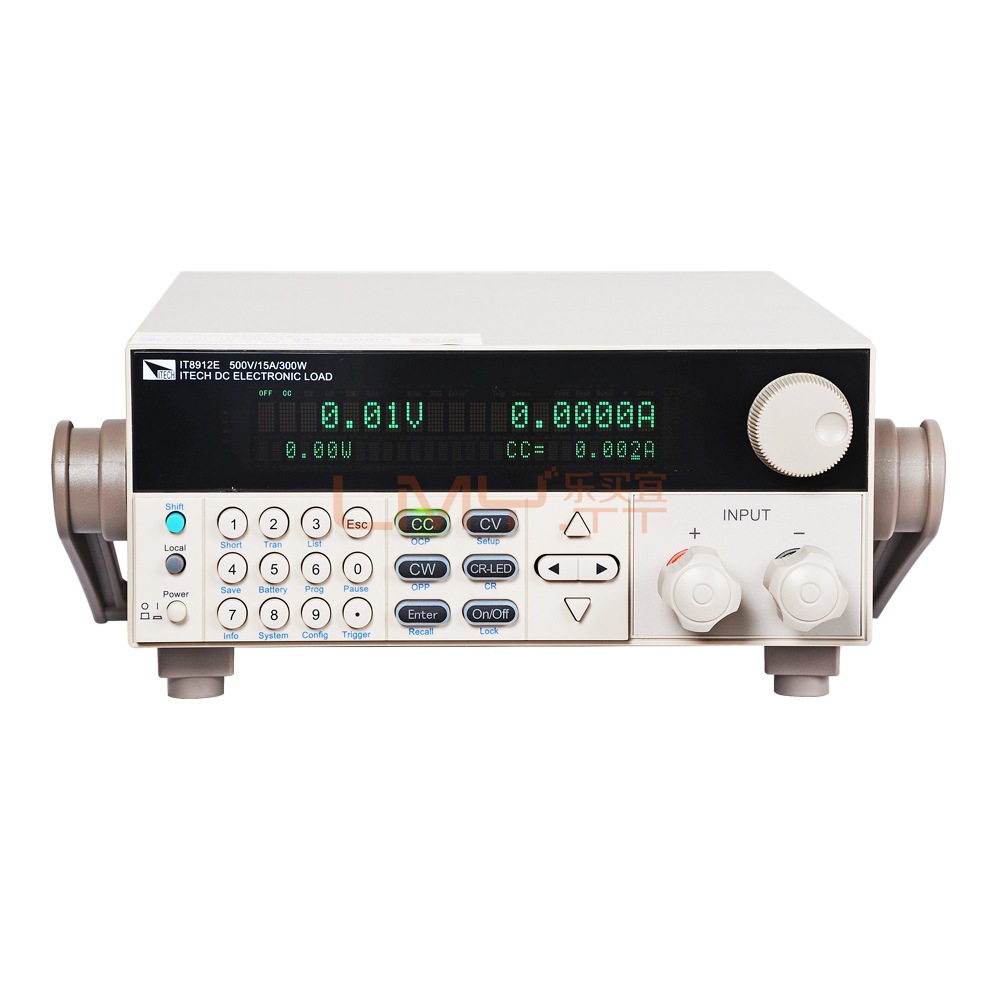

艾德克斯IT8912E可編程直流電子負載
T8912E LED可編程高精度電子負載，*的硬件電路實現CR-LED模式，可供PWM-LED power driver測試，可編程的內部參數，硬件實現仿真LED的電流，可通過軟件程控并支持軟件進行校正以及多種的工作模式和強大的編程功能，滿足您的各種測試需求。
IT8912E 產品特點
- 高可見度真空熒光VFD顯
- 高達20KHz的CC動態
- 電壓測量分辨率高達10mV電流10U
- 可根據測試參數之設定規格高/低限制，自動判定測試結果是否有超出設定規格
- 簡單的可編程參數設定，可應用于仿真不同特性的LED燈
- I-pp/I-max量測功能可以測試LED恒流源的電流脈動及開啟瞬間的浪涌電流
- 支持VISA / USBTMC/ SCPI通訊協議
- 電壓,電流測量速度大可達50KHz速
- *的CR-LED模式,提供*的PWM-LED power driver測試方案
- 可調頻率、占空比PWM調光輸出口
- 提供：CR-LED、CC、CV+ CC、CR、CW等工作模式
- 內置GPIB,USB,RS232通訊接口
艾德克斯IT8912E可編程直流電子負載參數
額定輸入 | - | 300W/500V/15A |
|
|
|
定電流模式CC | 范圍 | 0-3A | 0-15A |
|
|
| 解析度 | 0.1mA | 1mA |
|
|
| 精確度 | 0.05%+0.1%FS | 0.05%+0.05%FS |
|
|
定電阻模式CR | 范圍 | 0.3-300Ω | 8-7.5KΩ |
|
|
| 解析度 | 16bit |
|
|
|
| 精確度 | 0.2%+0.01S | 0.2%+0.001S |
|
|
定電壓模式CV | 范圍 | 0-500V |
|
|
|
| 解析度 | 10mV |
|
|
|
| 精確度 | 0.05%+0.05%FS |
|
|
|
定功率模式CW | 范圍 | 0-300W |
|
|
|
| 解析度 | 100mW |
|
|
|
| 精確度 | ±（0.2%+0.2%FS） |
|
|
|
CR-LED | 量程 | Uo-L |
|
|
|
| 選項 | Uo | lo | coef | Rd |
| 范圍 | 0~100V | 0~15A | 0.01~1 | 0.08~30Ω |
CR-LED模式 | 量程 | Uo-H |
|
|
|
| 選項 | Uo | Io | coef | Rd |
| 范圍 | 0~500V | 0~15A | 0.01~1 | 1.8~1600Ω |
動態模式 | T1＆T2 | 20uS~3600S /Res:1 uS |
|
|
|
| 精度 | 5 uS±100ppm |
|
|
|
| 上升/下降斜率*5 | 0.0001~0.3A/uS | 0.001~1.5A/uS |
|
|
| 小上升時間*6 | ≈10uS | ≈10uS |
|
|
PWM調光輸出 | 輸出電壓 | 10V |
|
|
|
| 頻率范圍 | 20Hz~2KHz |
|
|
|
| 占空比 | 10%~100% |
|
|
|
電壓量測 | 范圍 | 0-500V |
|
|
|
| 解析度 | 10mV |
|
|
|
| 精確度 | ±(0.025%+0.025%FS) |
|
|
|
電流量測 | 范圍 | 0-3A | 0-15A |
|
|
| 解析度 | 0.01mA | 0.1mA |
|
|
| 精確度 | ±(0.05%+0.05%FS) |
|
|
|
功率量測 | 范圍 | 300W |
|
|
|
| 解析度 | 10mW |
|
|
|
| 精確度 | ±(0.2%+0.2%FS) |
|
|
|
過功率保護 | - | ≈310W |
|
|
|
過電流保護 | - | ≈3.3A/16.5A |
|
|
|
過電壓保護 | - | ≈530V |
|
|
|
過溫度保護 | - | ≈85℃ |
|
|
|
短路測試 | 短路電流 | ≈3.3/16.5A |
|
|
|
| 內阻 | ≈240mΩ |
|
|
|
輸入端子阻抗 | - | 500KΩ |
|
|
