如何使用Keysight N6790優化電源測試

在上一期我們給大家分享了，“直流電源分析系統——N6705新添電子負載模塊”。使用 N679X 系列電子負載模塊，并配合 Benchvue 拖拽式軟件，即使沒有任何軟件開發經驗的電源工程師都可以做到自動化測試，并自動生成報告！

圖 1.安裝電源、電子負載模塊的 N6700

配合 BenchVue 軟件拖拽的自動測試序列

今天我們結合幾個測試案例，再給大家進一步分享直流源分析儀搭配 N679X 電子負載，測試電源的瞬態響應、負載效應及效率。

首先、我們來看看 N679X 系列電子負載的關鍵指標：

■支持 N6705C、N6700C、N6701C、N6702C 主機

■100W 模塊（N6791A，60V，20A）和 200W 模塊（N6792A，60V，40A）

■四種不同的工作模式：恒定電壓、恒定電流、恒定功率和恒定電阻

■電流精度 0.04%；電壓精度 0.03%

■快電流斜率，2.4A/us (N6791A)；/us(N6792A)

負載瞬態恢復時間

反饋回路是電源設計的關鍵和難點，而反饋回路的帶寬決定電源對負載電流變化的響應能力。如果電源反饋回路輸入和輸出之間的時延接近臨界值，電源會變得不穩定并發生振蕩，因此瞬態恢復/響應時間進行測試至關重要。

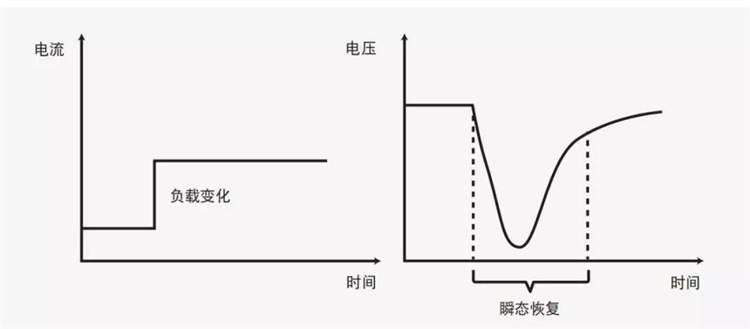

圖 2. 瞬態恢復時間圖

圖 3. 負載瞬態恢復測試的典型裝置

如圖所示，通常，測試瞬態響應，需要設定電子負載處于 CC 模式時，對電子負載進行編程以使負載快速變化，并使用示波器捕獲電源 V_out 的電壓響應。需要強調的是，瞬態響應測試時，電子負載需要的上升時間必須足夠快，通常至少要比被測電源快五倍以上。

如果進行連續負載瞬態測試，脈沖的重復率應足夠慢，以便電源反饋環路可在每次瞬態后恢復并穩定下來。

示波器如何觸發每一個電流脈沖？即測量的同步對于獲得正確的測量結果至關重要。

N6705C 直流源分析儀配合 N679X 系列電子負載模塊是進行電源瞬態響應測試的理想方案！

■其上升和下降時間比大多數基礎型電源快許多倍，因此它能滿足電源瞬態恢復測試的負載要求。

■N6705C 直流電源分析儀主機集成任意波形編輯，電壓、電流示波器可捕獲瞬態恢復響應。

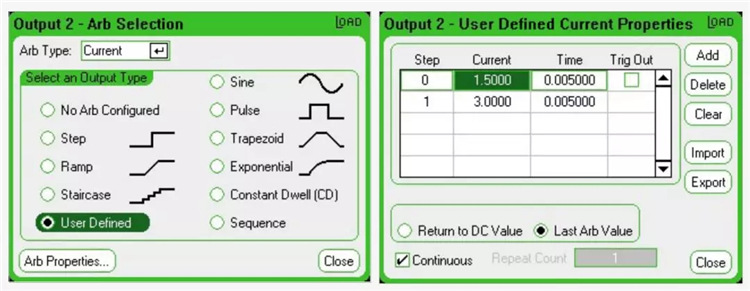

圖 4. Keysight N6791A 瞬態恢復設置屏幕快照

上面的屏幕快照顯示了 100 Hz 時在 1. 和 3A 之間產生瞬態切換的菜單設置 — 設置步驟快速簡便。您還可以使用 N6705C 直流電源分析儀的數字化儀功能捕獲瞬態恢復波形，如圖 5 所示。

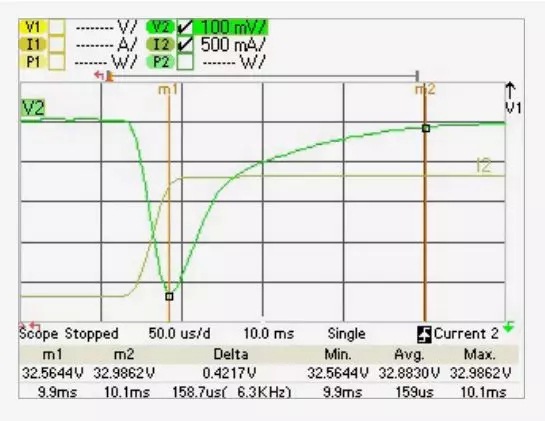

圖 5. 瞬態恢復數字化波形

圖 5 顯示了您期望的瞬態恢復特性。V₂  是電壓波形，I₂  是電流波形。您可以看到  I₂  中顯示的負載發生變化，這引起了  V₂  中的電壓響應（下降），從而使其恢復。m₁  和  m₂  之間的時間區域就是瞬態恢復時間。執行這項測試不僅快速，而且非常簡單。

通常情況下，這項測試需要使用示波器，但您可以通過結合使用 N6705C 示波器與直流電源分析儀，避免這種麻煩。

CV 負載效應

負載效應測量的是當發生瞬態后，穩態輸出電流的變化引起的電源輸出電壓的變化。輸出電流的這種變化通常是從無負載到滿負載的變化。

在測量之前，先將被測電源的輸出電壓達到的穩定時間。然后設定電子負載工作與在 CC 模式下，改變電子負載電流設置從無負載改成滿負載。

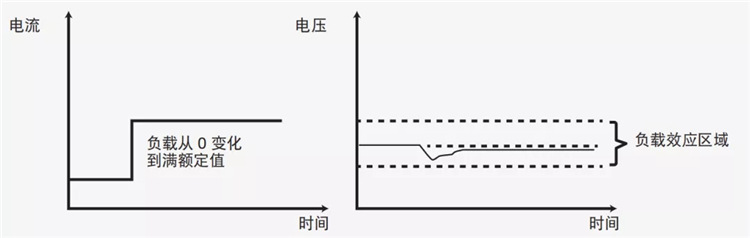

圖 6.CV 負載效應時間圖

圖 7. CV 負載效應測試的典型裝置

使用 N679X 系列電子負載模塊，您可以快速執行甚至簡化這項測試。它提供四種工作模式：CV、CC、CR 和 CP ，并借助 N6705C 直流電源分析儀主機上的任意波形功能，您可以輕松實現從無負載到滿負載的變化。

同時，N679X 電子負載具有*的電壓測量精度，這種精度水平對很多電源測試就已經足夠，因此無需使用獨立的數字萬用表，使測試配置極大簡化。

圖8 顯示了 N6790 系列電子負載如何通過簡單的編程，使用波形發生器創建從滿載到零負載的電流階躍。

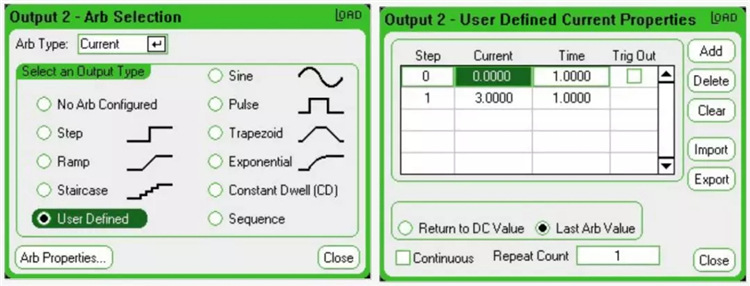

圖 8. Keysight N6791A 上的負載效應設置屏幕快照

經過足夠的穩定時間后，您可以直接從前面板讀取電壓測量值，以保證 V_out 符合技術指標。

效率

電源效率是指其總輸出功率與總輸入功率之比。例如 DC/DC 電源輸入連接到直流電源，輸出連接到電子負載, 分別使用直流電源或電子負載測量輸入和輸出的功率，即可計算出電源的效率。

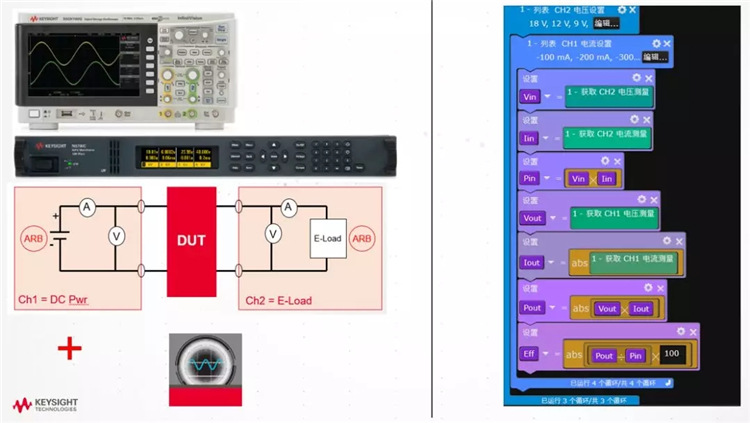

圖 9. DC/DC 電源效率測試的典型裝置

對于效率測試來說，選擇測量精度水平符合需求的電子負載至關重要。尤其是使用電子負載測量輸出功率時更是如此。在某些測試中，您還希望在不同的負載點測試效率，因為電源效率會根據負載水平而變化。N679X 系列電子負載具有執行此類效率測試所需的全部必要功能。測量系統提供準確的測量洞察力，無需使用獨立功率計。使用 CP 工作模式，您可以快速輕松地切換不同的負載電平。

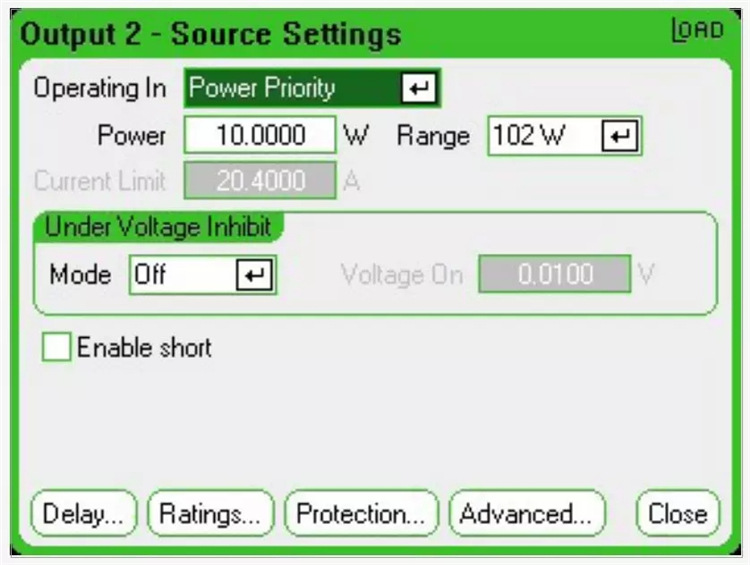

圖 10. 恒定功率菜單設置屏幕快照

N6700 平臺提供直流電源輸入和進行測量，因為它提供了超過 34 種直流電源模塊和 2 個電子負載模塊。它是真正的直流電轉換效率測試綜合解決方案，可在單個平臺中進行簡單的編程控制和測量。在單個平臺中同時提供電源和負載，降低了復雜性。電源和負載模塊都使用同一個時鐘，因此可以同步執行電源和負載兩端的命令。無需額外的工作來保證電源和電子負載在通信方面相互聯系。因而無需任何硬件或軟件同步。

需要強調的是，由于命令和測量在電源和負載之間是同步的，因此您可以在設置更改時獲得實時效率數據。您可以在輸入端使用 N6762A 精密電源模塊，在輸出端使用 N6791A 系列電子負載模塊。兩個模塊都在同一臺 N6705C 直流電源分析儀主機內。通過使用數據記錄器，您可以在同一個屏幕上查看輸入和輸出的功率測量值， 無需額外配置。

總結

在您進行電源測試時，N679X 系列電子負載模塊可以為您提供優異的性能和速度。無論何種測試環境，也無論是工作臺或系統應用，您都可以獲得高質量和高可靠性以及的性能和功能。它簡化了測試系統配置，可以實現出色的準確性和可重復性。N679X 系列與 N6700 電源模塊以及多種工作臺主機和系統主機集成，構成真正的綜合解決方案，用于直流電源轉換測試。
