61809/61812/61815機種為Chroma 61800回收式電網模擬電源系列中，功率為9kVA/12kVA/15kVA的電源測試儀器產品。此機種以3U機體高度具備大15kVA輸出功率，實現高功率密度設計；且具有單相、三相輸出模式；輸出電壓范圍可達相電壓350V、線電壓606V，透過單相三線配置可達單相電壓700V；此外更可透過主從控制實現多臺單機并聯組合，提供更大輸出功率以滿足測試需求。

Chroma 61809/61812/61815機種具備能源回收功能，可提供使用者完善的節能方案。待測物在測試中所產生的能量可以*經由機器回饋到電網，而不是在測試過程以熱能消耗，達成環保節能的目的。借此，61809/61812/61815機種可適用于市面上各項綠能相關產業測試，如太陽能逆變器、儲能系統(ESS)、電力調節系統(PCS)、微電網(Micro grid)、電力相關硬體回路模擬(PHIL)、電動車電源設備(EVSE)、車載充電器(OBC)及雙向車載充電器(BOBC)等等。

法規測試部分，61809/61812/61815機種適用于電動車對電網測試(V2G)、電動車對負載測試(V2L)、電動車對住家放電測試(V2H)、能源儲存系統測試(ESS)、IEC 61000 -3-2/-3-3/-3-11/-3-12 (法規對于交流電壓測試需求)、IEEE1547/IEC 62116(綠能發電相關規范)。

Chroma 61809/61812/61815機種使用全數位式控制技術，可在大相電壓350V及頻率30Hz到100Hz的輸出范圍下提供大功率，所有型號都可輸出非常純凈的正弦波，可在50Hz/60Hz滿載輸出下低于0.5%總諧波失真率；此外不僅可輸出純交流電壓，還有直流輸出模式以及交流加直流輸出模式，可擴大應用于純直流電測試，以及交流電含直流偏壓成份的測試應用；電流輸出能力可提供方均根電流的3倍峰值電流，適用于待測物的輸入涌浪電流測試。

Chroma 61809/61812/61815機種可提供精密的測量功能，如RMS電壓、RMS電流、實功率、功率因素、電流波峰因素等，應用先進的DSP技術，可測量THD和50階的電流諧波成份；此外還可應用LIST、PULSE和STEP 高階編程功能來模擬交/直流電源擾動(PLD) 測試，也可透過SYNTHESIS (合成)功能來編輯不同的諧波分量，再組成使用者自身需求的各項失真波形。

Chroma 61809/61812/61815機種使用5吋LCD全觸控螢?zāi)?，搭配直觀簡便的UI介面可讓使用者快速熟悉儀器操作；遠端介面則有USB、LAN、及選配的GPIB或CAN介面，可藉由電腦和Chroma Softpanel軟體進行快速的數位控制；此外Chroma也提供儀器的控制驅動器，使用者可藉由LabVIEW軟體來做控制系統的程式整合應用。

 高功率密度設計

Chroma 61809/61812/61815機種為61800回收式電網模擬電源系列的新產品。其藉由先進的數位控制系統及新一代熱能處理技術，以僅3U高的機體空間達成大15kVA輸出功率、350V寬范圍相電壓輸出、單/三相輸出模式、DC100%功率能力、能源回收等硬體功能，此外輸出電壓爬升/跌落等暫態能力更進一步獲得提升，為整體功率密度達業界之突破性產品，為使用者帶來劃時代的電源測試解決方案。

在搭配系統應用部分，Chroma 61809/61812/61815機種的3U高度僅占系統機柜極少空間，可提供機柜更多空間安排彈性；此外其余同功率等級產品多為落地式的大型機體架構，對比之下，1809/61812/61815 機種則可放置實驗桌上使用，大幅增加了電源儀器使用的便利性。

主要產品特色


• 功率規格：

      -61809：9kVA

      -61812：12kVA

      -61815：15kVA

• 電壓規格：0~350V

• 頻率規格：30Hz~100Hz / DC

• 3U高度具備大15kVA之高功率密度設計

• 全觸控面板搭配直觀的UI 設計

• 可選擇單相、三相輸出模式

• 能源回收功能，可提供100%額定電流回收能力

• 符合EV、PV inverter及Smart Grid相關產品測試應用

• 可設定電壓和頻率的輸出變動率

• 可設定電壓和電流的輸出限制

• 可設定電壓波形0~360度開關機角度

• 輸出電壓變化的同步TTL信號

• LIST、STEP、PULSE模式做測試電源擾動(PLD)模擬

• 諧波和間諧波的失真波形合成

• 參數量測功能包括各階電流諧波成份

• 通用的輸入電壓規格

• 標配遠端介面USB、LAN

• 選配遠端介面GPIB、CAN

• 可透過并聯模式提供更大輸出功率

主要應用領域


一般電源及電網相關測試


Chroma 61809/61812/61815機種為定電壓輸出的交流電源，可應用于一般產品電源測試(如：家電產品，開關式電源) ，此交流源會對負載輸出功率，同時以拉載過電流設定(OCP) 來進行保護。當待測物為會將能量回饋到電網的產品(如：太陽能逆變器，雙向充放電機)，在輸出電壓的同時若偵測到輸出的功率為「負功率」時， Chroma 61809/61812 /61815機種就會啟動能源回收機制，將逆變器所產生的逆灌電流和負功率能量轉換到交流電網，可應用于正負電壓/電流正反方向的全四象限，完成模擬電網相關的測試應用。


電動汽車相關測試

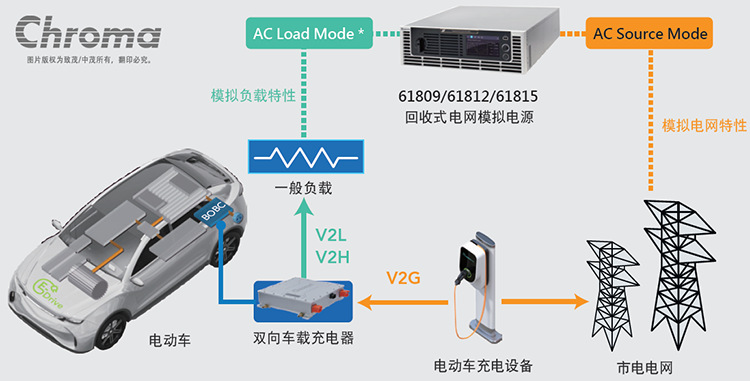

Chroma 61809/61812/61815機種可對電動汽車產業相關產品，如電動車充電設備EVSE (Electric Vehicle Supply Equipment)及車載充電器OBC(On Board Charger) 等提供完善的電源測試解決方案，亦可完成EVSE測試規范SAE J1772 (AC Level 1, AC Level 2)、OBC中國QC/T 895標準等法規測試。此外，OBC的發展趨勢正朝著雙向充放電應用如V2G (Vehicle to Grid)、V2L (Vehicle to Load)及V2H (Vehicle to Home) 等技術做發展，而Chroma 61809/61812/61815機種具備能源回收功能、AC Load 選配功能、PLD進階編輯功能，可滿足此雙向車載充電器BOBC(Bi-directional OBC)相關的各項測試應用需求。
