什么是峰值因素

峰值因數通常用CF表示，是CREST FACTOR的縮寫，CF是指周期波形的峰值與有效值之比。正弦波的峰值因數是。振幅對稱方波或直流信號的波峰因數為1。其它更復雜的波形則具有較高的波峰因數，如表1所示。

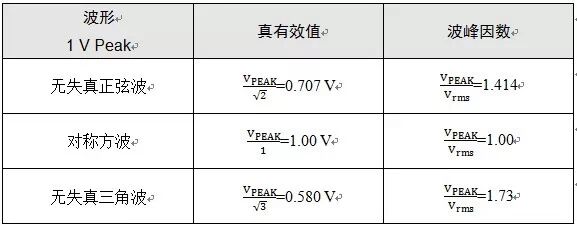

表1 幾種波形的波峰因數

常見波形的峰值因數有哪些

1、正弦波峰值因數

峰值為1的正弦波的有效值為，因此，正弦波的峰值因數為，PA6000對正弦波峰值因數測量結果如圖1所示，不是標準正弦波，所以峰值因數約等于。

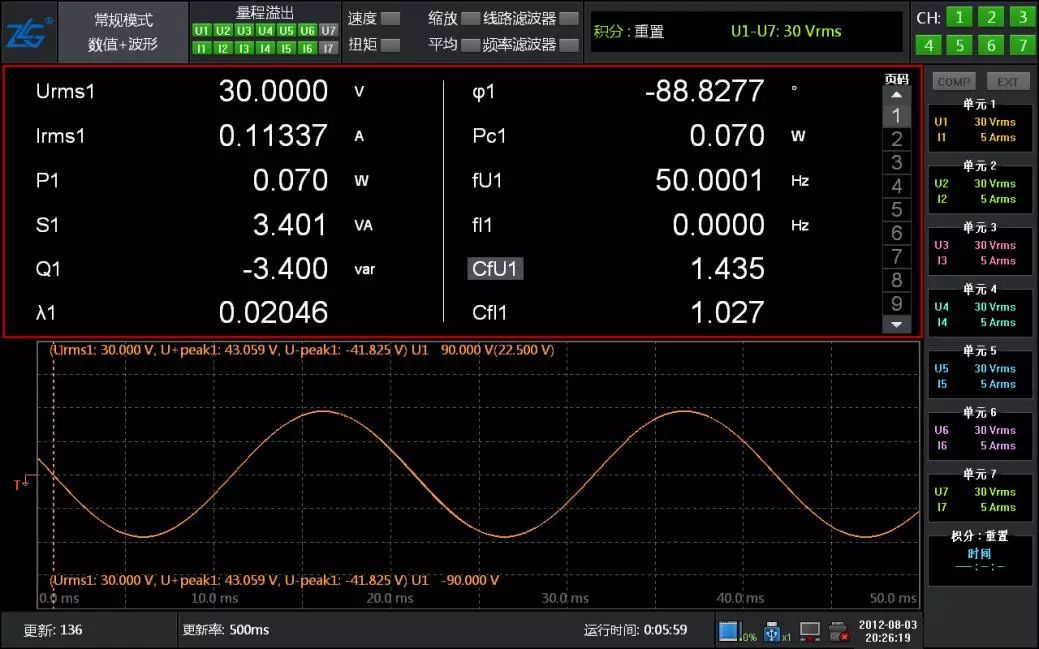

圖1 正弦波峰值因數測量

2、三角波和鋸齒波峰值因數

有效值就是方均根值，由三角波和鋸齒波的波形可直觀的看出，相同峰值的三角波的有效值與鋸齒波相同。根據有效值定義，不難算出，峰值為1的鋸齒波的有效值為，因此，三角波和鋸齒波的峰值因數為，PA6000對三角波峰值因數測量結果如圖2所示，不是標準三角波，所以峰值因數約等于。

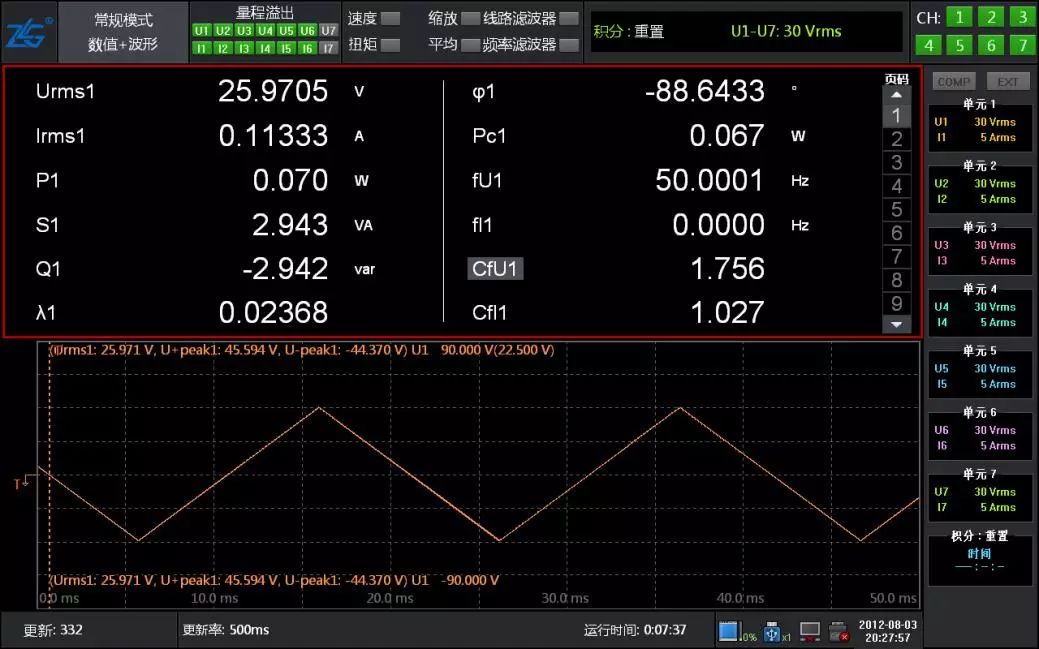

圖2 PA6000三角波峰值因數測量

3、方波峰值因數

對于正負峰值相等的方波，任何時候的值為固定值，且數值上等于峰值，因此，其峰值因數等于1。由于峰值大于等于有效值，因此，方波的峰值因數zui大，換言之，所有波形的峰值因數都大于等于1，PA6000對方波峰值因數測量結果如圖3所示，不是標準方波，所以峰值因數約等于1。

圖3 PA6000方波峰值因數測量

變頻電源的峰值因數如何計算

按照變頻電源的定義，其峰值因數通常不等于正弦波的峰值因數，以變頻器輸出的PWM波為例，其峰值取決于直流側的直流電壓，有效值由調制比決定，調制比越低，有效值越低，峰值因數越大。對于相同有效值的變頻電量，峰值因數越高，測量所選用的量程越大，測量的精度越低。如圖4所示，PA6000功率分析儀測試截圖，變頻器輸出電壓峰值因數3.5，電流峰值因數2.2.。

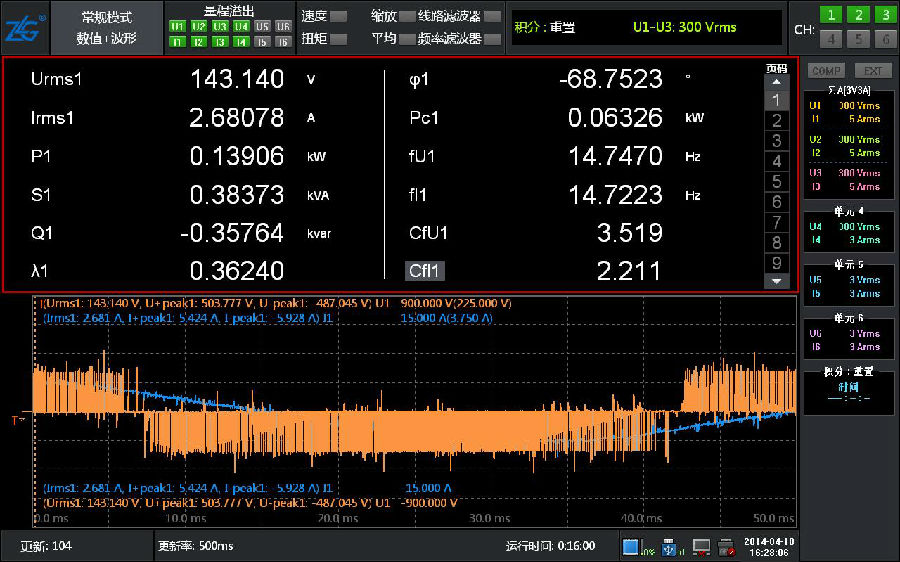

圖4 PA6000變頻器測量

峰值因數對電源有哪些影響

非線性負載接受正弦波電壓時，其電流波形會產生畸變，畸變的電流波形的峰值因數可能大于，若負載的峰值因數大于,前端供電設備必須提供負載所需要的峰值電流，否則供電設備的輸出電壓波形會產生失真。

負載峰值因數因前端供電設備的不同而有差異，甚至當負載從一個輸入插口移到另一個插口時，峰值因數也會有所變化。峰值因數是負載與電源相互作用的結果。負載的峰值因數數值取決于電網的電壓波形，在電源設備輸出電壓波形為純正弦波的前提下，沒有輸入功率因數矯正設計的負載的峰值因數一般為2到3，在電源設備輸出電壓波形為階梯波的前提下，此種負載設備的峰值因數一般為1.4至1.9。計算機類負載的輸入電流的CF可能達到2.4~2.6。因此，UPS設計時常需能提供CF值為3或者更大懂得的額定電流，以滿足計算機類負載的應用。

峰值因數從另外一個角度反應了電源的特性和用電設備的特性，一個用電設備的電流峰值因數越大，說明其供電需要的沖擊電流越大，改設備對電網的危害越打。同樣一個電源能夠輸出的電流峰值因數越大，說明其耐沖擊的能力越強，該電源的性能越好。

峰值因數很大會帶來大量的諧波電流和諧波電壓成分，對整個供電系統造成危害。

峰值因數對測量?jī)x器有哪些要求

目前市場上的很多高精度功率分析儀標稱zui大可測量峰值因數為6，另一些高精度功率分析儀則標稱zui大可測量峰值因數為10，致遠電子的PA6000高精度功率分析儀zui高可以測量的峰值因數為300。

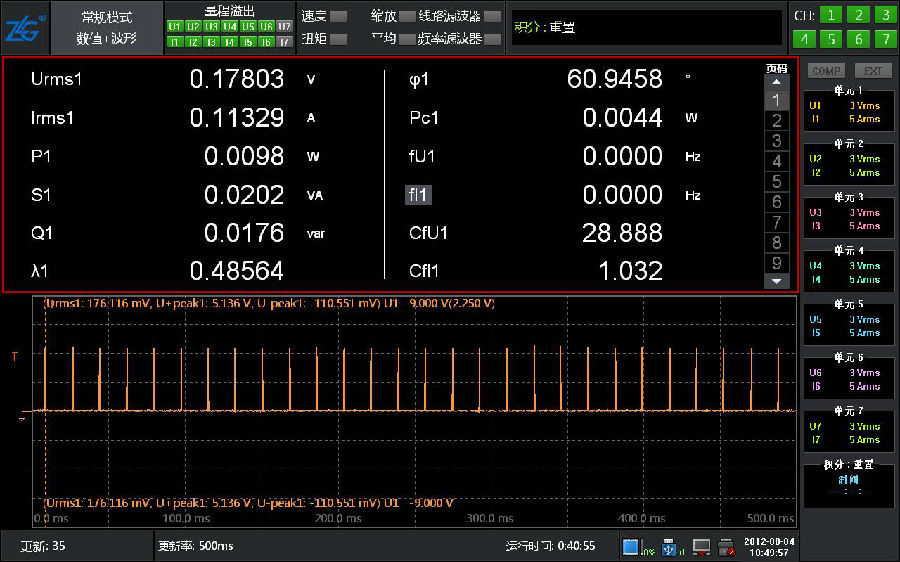

圖5 PA6000測量低占空比方波

對于市電、逆變器等測試，其峰值因數一般不會很大，只有變頻器的PWM等測量峰值因數很大，所以變頻器測試對峰值因數要求較高。理論上，PWM波的峰值因數可達無窮大。因?yàn)镻WM波在輸出不同電壓值時，其峰值始終保持不變，因此，輸出電壓有效值越低，峰值因數越高。以額定電壓690V的變頻器為例，輸出電壓690V時，峰值因數接近正弦波峰值因數1.414，而輸出電壓為69V時，峰值因數接近14.14，輸出電壓為6.9V時，峰值因數接近141.4，對于峰值因數很大的信號，必須選擇大量程，儀器設置和測量精度有所不同。

PWM波的峰值因數較高時，調制比較小，脈沖寬度較窄，因此，有一種觀點認為，高峰值因數的PWM波，要求更高的帶寬和采用頻率。

實際上，這僅僅是局限于直觀、簡單的時域理解，對于PWM波而言，載波頻率確定了，其諧波分布和諧波頻率就基本確定，如果我們關注的諧波頻率是固定的，那么，測量帶寬和采樣頻率與調制比無關。

峰值因數的影響體現為：

1、高峰值因數時，基波含量變大，高次諧波相對含量較小，受帶寬限制帶來的影響較??；低峰值因數時，基波含量變小，高次諧波相對含量變大，受帶寬限制帶來的影響較大。如果上述高次諧波不是關注對象，由此帶來的影響可以忽略。

2、信號基波頻率是FFT算法的重要輸入?yún)?shù)，基波頻率測量錯誤或不準確，將導致FFT運算結果的錯誤或不準確。峰值因數越高，波形畸變?cè)酱螅瑴?zhǔn)確測量基波頻率的難度越大。

3、相同的有效值的PWM電壓，峰值因數越高，峰值越大，需要采用更大的量程測量，測量精度下降。

目前大部分功率分析儀器具有自動轉換量程功能，但是其自動轉換量程的依據是信號有效值，這樣，當被測信號的峰值因數高于儀器默認的峰值因數時，會導致量程轉換錯誤。PA6000量程切換時依據峰值和有效值判斷，當電壓、電流的測量值超過額定量程的110%或者峰值超過額定量程的330%則量程升檔，當電壓電流的測量值低于額定量程的30%并且峰值低于下檔量程的300%時，量程降檔。
