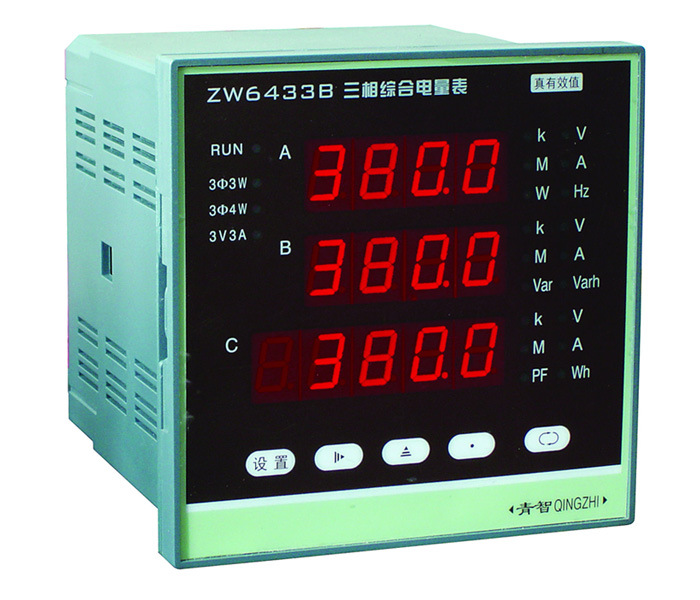

青島青智 ZW6433B 三相綜合電量表
青島青智 ZW6433B 三相綜合電量表-功能特點
■ 測量項目：AC 3×U(500V)，3×I(5A)，P(U×I×PF)，F(45Hz-65Hz)，
PF(0.2-1.0)，電能(9999.9MW.h)，∑Q
■ 準確度等級：0.5級
■ 顯示方式：4 digitals，0.5″LED
■ 工作電源：AC220V±10% / AC100V±10%（可選）
■ RS485選項(ModBus 規約)
ZW6433B三相綜合電量表-技術參數
參數 指標 | 交流電壓 | 交流電流 | 有功功率 | 有功電能 | 功率因數 | 電壓頻率 | 無功功率 | 無功電能 |
測試信號 | 10～500 | 0.01～5 | 500V*5A PF>0.2 | 50～500V | 500V*5A PF<0.8 | |||
測量范圍 | 500 | 5 | 25.0k | 9999 | 0.2～1.0 | 45～65 | 25.0 k | 9999 |
分辨力 | 0.1 V | 0.001 A | 0.1 W | 0.1 Wh | 0.001 | 0.01 | 0.1 Var | 0.1Varh |
輸入阻抗 | 電壓端-R約2 MΩ；電流端-R< 10mΩ |
尺寸 | 外形尺寸：120(H) x 120(W) x 130(D)；開孔尺寸：110+0.05 x 110+0.05 |
擴展 功能 | 1.RS-485數據通訊（標識-RS）；隔離的RS-485多機通訊，采用工業標準的MODBUS規約RTU模式。 2.繼電器報警輸出（標識：-R）；對測試數據進行越限判定，并輸出觸點開關信號，方便進行可擴展的控制。 3.模擬量輸出（0～5 V或1～10 V或4～20 mA或0～20mA）；對特定數據的變化同步輸出。（標識：-S） |
