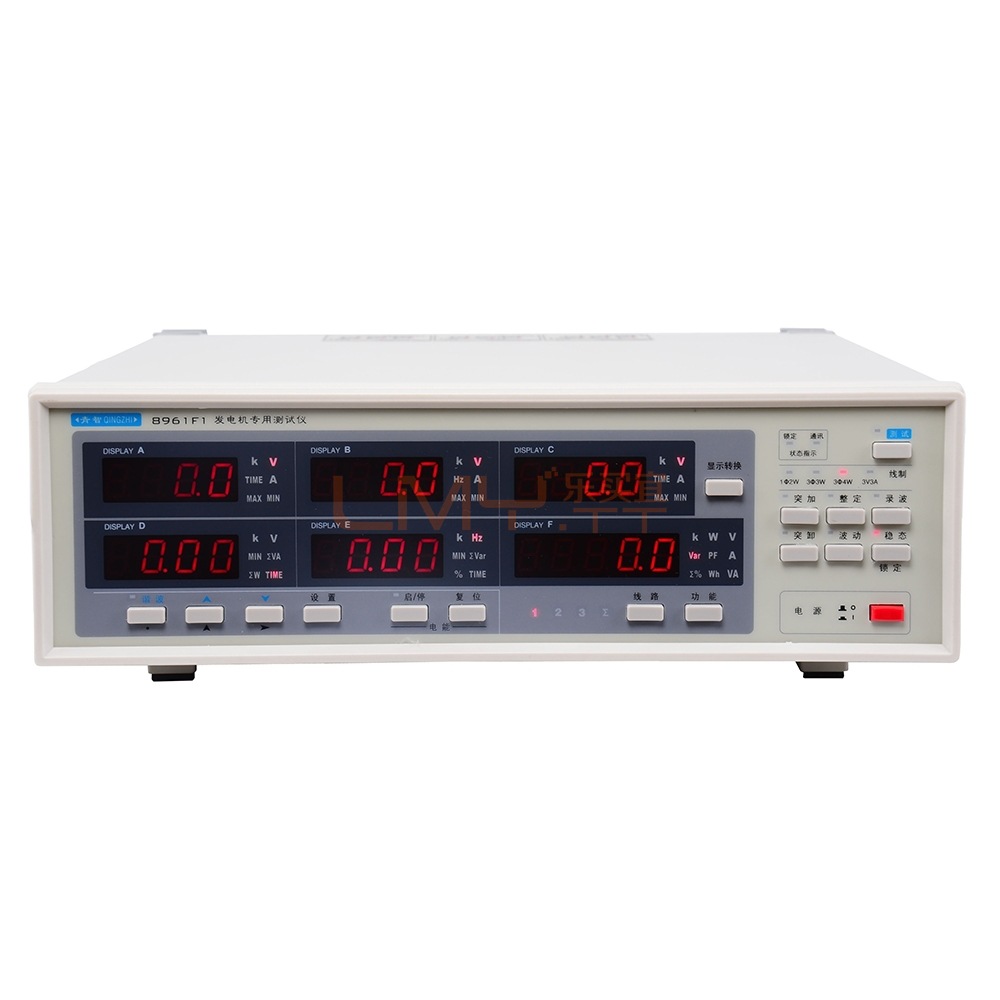

青智 8961F1 發電機測試儀

青島青智 8961F1 發電機測試儀 基 本 描 述

■適合于GB/T 2820-1997標準，同時也兼顧GB 2820-1990標準。

■可以三相三線、三相四線制，也可以對單相發電機測量。

■測量三相電壓（500.0)V、電流(5.000)A、有功功率、無功功率、視在功率、功率因數(0.2-1.0)、頻率(45-65)Hz/8961F1 (45-400)Hz/8961F2、運行時間、累計電能等基本功能，還具有諧波分析功能，能同時分析電壓、電流2-50次諧波含量及總諧波含量。發電機整定測試、波動測試、瞬態測試（負載突加、負載突卸）功能，能自動測試負載突變時電壓最大、最小值，電流最大、最小值，頻率最大、最小值，以及恢復時間；還具有電壓錄波功能。

■配有光電隔離RS485/RS232C串口通訊功能，一臺計算機可以與32臺儀表同時通訊，串口功能強大，不僅可以召測所有穩態參數，還能召測突加、突卸、電壓、電流、頻率曲線，及電壓、電流諧波曲線及諧波含量。與上位計算機配合使用，一臺8961F1發電機測試儀基本上可以將發電機所有的電參數測量完成。

兩路繼電器控制，提供3種（0%，50%，100%負載，）負載控制；

可手動加載也可編程自動控制負載加載方案進行測試；

可測試單相發電機在不同負載下的電壓、電 流、功率/功率因數

（按“W/PF”切換）、頻率、實時穩態電壓調整率，運行時間；

完善的上位機測控軟件可對數據進行實時堅測和存檔管理。

8961F1/2三相發電機測量?jī)x（8961F2為中頻）

■ 穩態測試

三相電壓、三相電流、有功功率、無功功率、視在功率、功率因數、頻率、電能、運行時間、電壓不平衡度

■ 整定測試

100秒整定時間可捕捉電壓、頻率整定最大值、最小值可計算出相對的電壓、頻率整定上升、下降范圍及調整率

■ 波動測試

60秒波動時間可捕捉電壓、頻率波動最大值、最小值可計算出穩態頻率帶、穩態電壓偏差、電壓調制、波動率、頻率降

■ 突加測試
12秒突加時間可捕捉瞬態電壓、頻率最小值、電流最大值及恢復時間,可計算出突加瞬態電壓偏差、瞬態頻率差
■ 突卸測試
12秒突卸時間可捕捉瞬態電壓、頻率最大值、電流最小值及恢復時間可計算出突卸瞬態電壓偏差、瞬態頻率差
■ 錄波
5種模式記錄電壓實時波形，記錄時間5秒至5分鐘
■ 諧波分析
電壓電流2-50次諧波及其總諧波

青島青智 8961F1 發電機測試儀 技術參數
