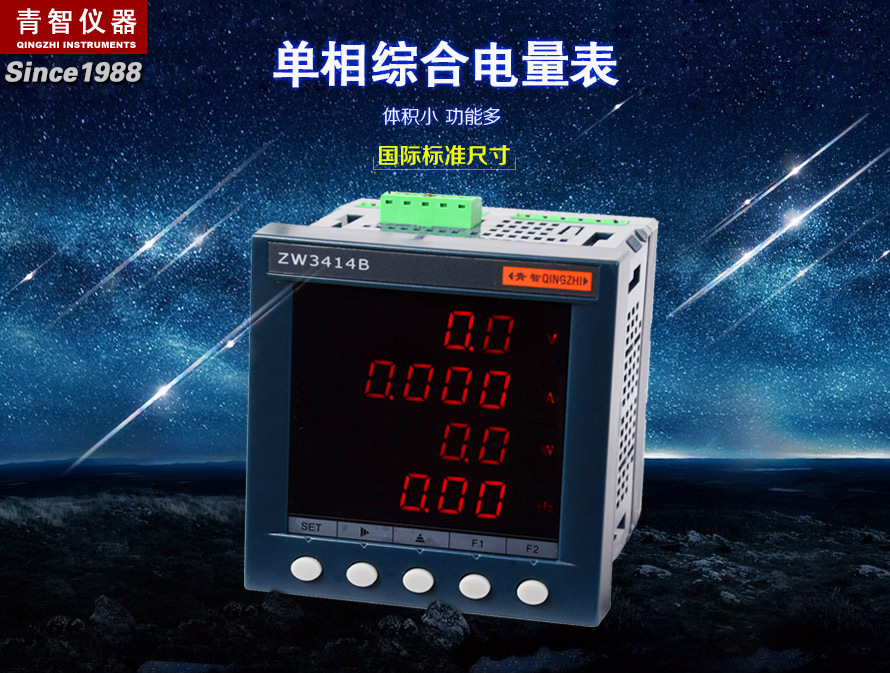

青島青智 ZW3414B 單相綜合電量表
3414B的測試對象為45~65Hz交流電壓、電流信號。產品符合《DB37/T557-2005數字式電參數測量(試)儀》。

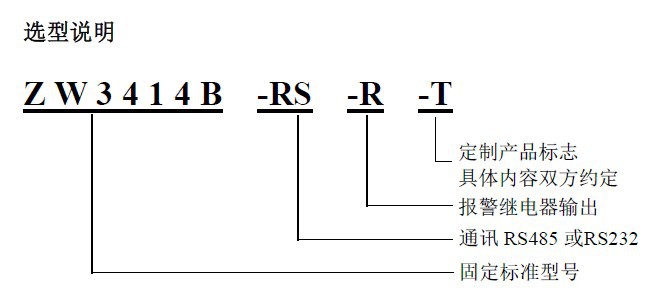

青島青智 ZW3414B 單相綜合電量表? 選型說明
ZW3414B 單相綜合電量表? 主要技術參數
測 量參 數 | 測量范圍 | 測 量 誤 差 | 分辨力 |
電 壓 | (10.0～500.0)VAC | ±(0.4%讀數+0.1%量程) | 0.1V |
電 流 | (0.02～20)A AC | ±(0.4%讀數+0.1%量程) | 0.001A |
有 功功 率 | U*I*COSΦ | PF=1.0：±(0.4%讀數+0.1%量程) | 0.1W |
功 率因 數 | 0.20～1.00 | ±0.01 | 0.001 |
頻 率 | (45～65)Hz | ±0.05Hz | 0.01Hz |
ZW3414B 其他一般技術參數
電壓輸入（每路） | |
輸入阻抗 | 2MΩ |
電流輸入（每路） | |
輸入阻抗 | <0.1Ω |
過載 | |
電壓/電流 | 120% |
繼電器輸出（2路）（選配） | |
觸點類型 | 每路一常開一常閉機械觸點 |
觸點容量 | 2A/250V AC |
通訊接口（選配） | |
類型 | 光電隔離RS-485 |
協議 | Modbus-RTU |
波特率 | 9600、19200、38400 bps |
工作環境 | |
溫度 | 0～40℃ |
濕度 | <75%RH |
大氣壓力 | 80～106 kPa |
工作電源 | |
供電電壓 | 85～265V AC 100～300V DC |
供電頻率 | 45～65Hz或 直流 |
整機功耗(帶擴展) | <10VA |
其它參數 | |
外形尺寸 | 96 X 96 X 100mm |
開口尺寸 | 92 X 92mm |
顯示更新 | 約3次/秒 |
轉換速率 | 約8000次/秒 |
