深圳知用 CTB500示波器交直流電流探頭?

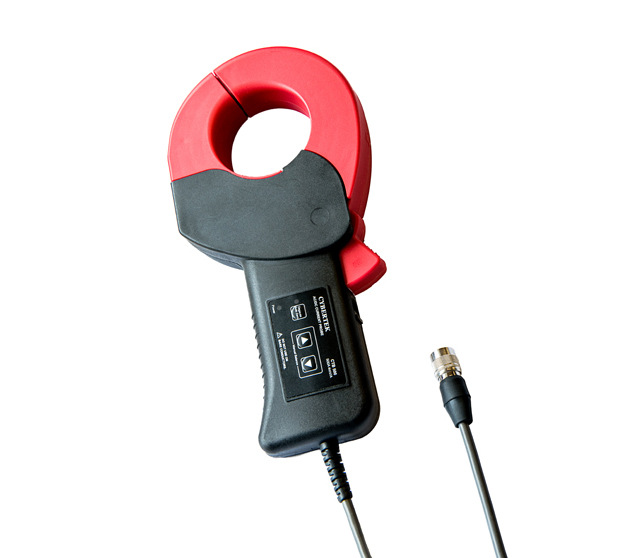

CTB500示波器交直流電流探頭 概 述
CTB500電流探頭是一款能夠同時測量直流和交流的電流探頭。是用于500A以下的AC/DC電流的可打開/關閉的夾鉗型電流傳感器。其特點包括：高精度，典型值0.3%；良好的頻率特性和溫度特性；帶寬高達100kHz。該產品需要配合CTB104(四通道傳感器單元)使用，主要用于高精度的電流測量，配合功率分析儀使用，實現功率分析。
CTB500示波器交直流電流探頭? 產品特點
- 額定電流 AC/DC 500A
- 帶寬 100kHz
- 電流傳輸比 4mV/A
- ±0.2% rdg.以下(100A輸入，DC-100Hz，使用外徑為10mm的線材情況)
深圳知用 CTB500示波器交直流電流探頭?產品電氣規格
（1）f.s.最大顯示值或刻度長度(表示額定初級電流量程)
（2）rdg.讀取值(表示當前正在測量的值以及測量儀器當前指示的值)
（3）輸入正選波﹑導體中心位置﹑CTB104組合﹑不包括各種影響
（4）輸入電阻為1MΩ以上的測量儀器
（5）測量前請正確消磁調零
型號 | CTB500 |
額定電流 | AC/DC 500A |
帶寬 | 100kHz |
電流傳輸比 | 4mV/A |
最大輸入電流 | 參考 電流額定值VS頻率曲線 |
精度 | 參考 精度列表說明 |
使用溫濕度范圍 | -40℃~85℃ , 80% RH以下（沒有結露） |
保證精度范圍 | 0℃~40℃ , 80% RH以下 |
溫漂系數 | -40℃~0℃﹑40℃~85℃ |
可測量導體直徑 | φ 50 mm以下 |
導體位置影響 | ±0.2% rdg.以下(100A輸入，DC-100Hz，使用外徑為10mm的線材情況) |
電源電壓 | ±12V |
電源容量 | ±300mA以下(500A/45Hz測量，±12V供電) |
CTB500示波器交直流電流探頭 精度列表說明：
頻率 | 振幅 | 相位 |
DC | ±0.3% rdg. ±0.02% f.s. | - |
DC < f ≤ 100 Hz | ±0.3% rdg. ±0.01% f.s. | ±0.1deg. |
100Hz< f ≤ 500 Hz | ±0.3% rdg. ±0.02% f.s. | ±0.2deg. |
500Hz< f ≤ 1kHz | ±0.5% rdg. ±0.02% f.s. | ±0.5deg. |
1kHz< f ≤ 5kHz | ±1% rdg. ±0.02% f.s. | ±1.5deg. |
5kHz< f ≤ 10kHz | ±1.5% rdg. ±0.02% f.s. | ±2.0deg. |
10kHz< f ≤ 20kHz | ±5% rdg. ±0.02% f.s. | ±(0.2×f kHz)deg. |
20kHz< f ≤ 50kHz | ±10% rdg. ±0.05% f.s. | |
50kHz< f ≤ 100kHz | ±30% rdg. ±0.05% f.s. |
CTB500示波器交直流電流探頭機械規格
鉗口直徑 | 50mm |
連接線長度 | 3m |
電流鉗手柄尺寸（L*W*H） | 237*115*34.5mm |
探頭本體重量 | 920g |

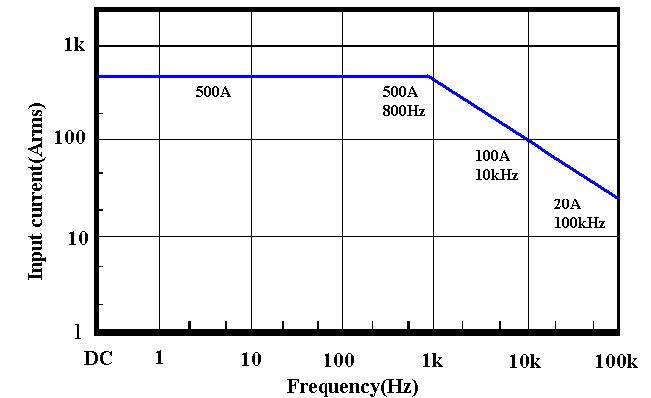

電流額定值VS頻率曲線：

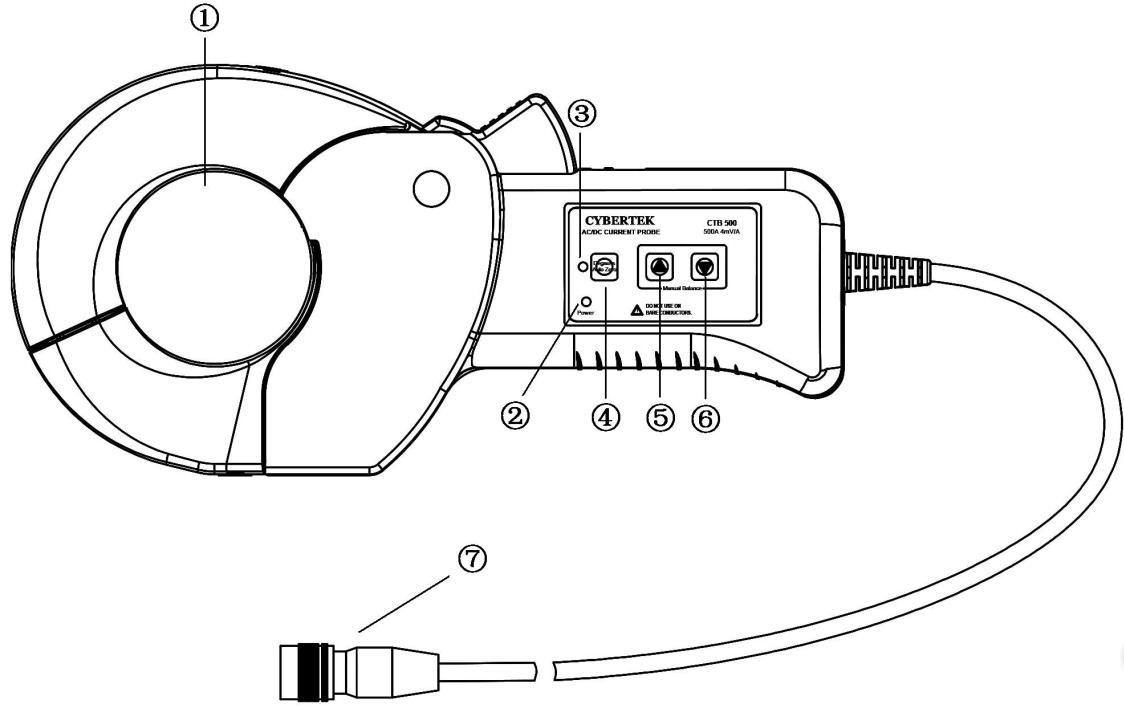

細節說明
① 鉗口：直徑50mm。
② 電源指示燈：通電后，指示燈亮綠色。
③ 消磁指示燈:按下消磁按鍵后，該指示燈亮綠色，消磁結束后，指示燈滅。
④ 自動消磁調零按鍵: 機器經常使用后，探頭會有剩余磁場。測量前先消磁調零，可提高測量精度。按下消磁自動調零按鈕，機器消磁并自動調零。
⑤ 手動偏置上調按鍵： 輸出偏置上調按鈕：每按一次，偏置向上步進一位；長按該按鍵2s左右，輸出偏置將連續向上。
⑥ 手動偏置下調按鍵：輸出偏置下調按鈕：每按一次，偏置向下步進一位；長按該按鍵2s左右，輸出偏置將連續向下。
⑦ 輸出連接接頭：探頭輸出接口，連接傳感器單元CTB104插座，配合使用。

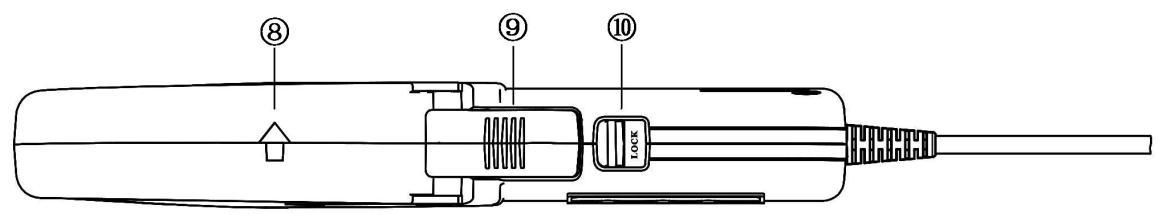

⑧ 電流方向標記：從鉗口沿著該方向流過電流，輸出為正，否則為負。
⑨ 打開/關閉手柄：通過該手柄控制鉗口的打開和關閉。
⑩ 鎖定推桿：通過該推桿控制鉗口的鎖定和解鎖。
CTB500示波器交直流電流探頭選件說明

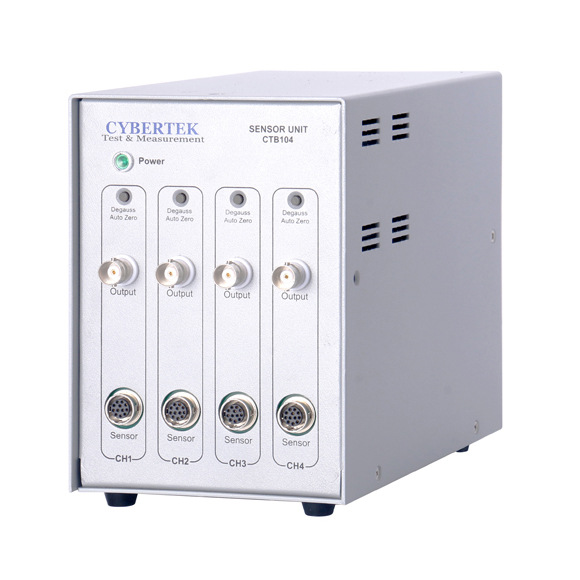

CTB104傳感器單元：探頭的傳感器單元，4通道，可以同時接4個電流探頭，包含探頭連接接口，BNC輸出接口，消磁調零按鍵，和電源指示燈功能。
