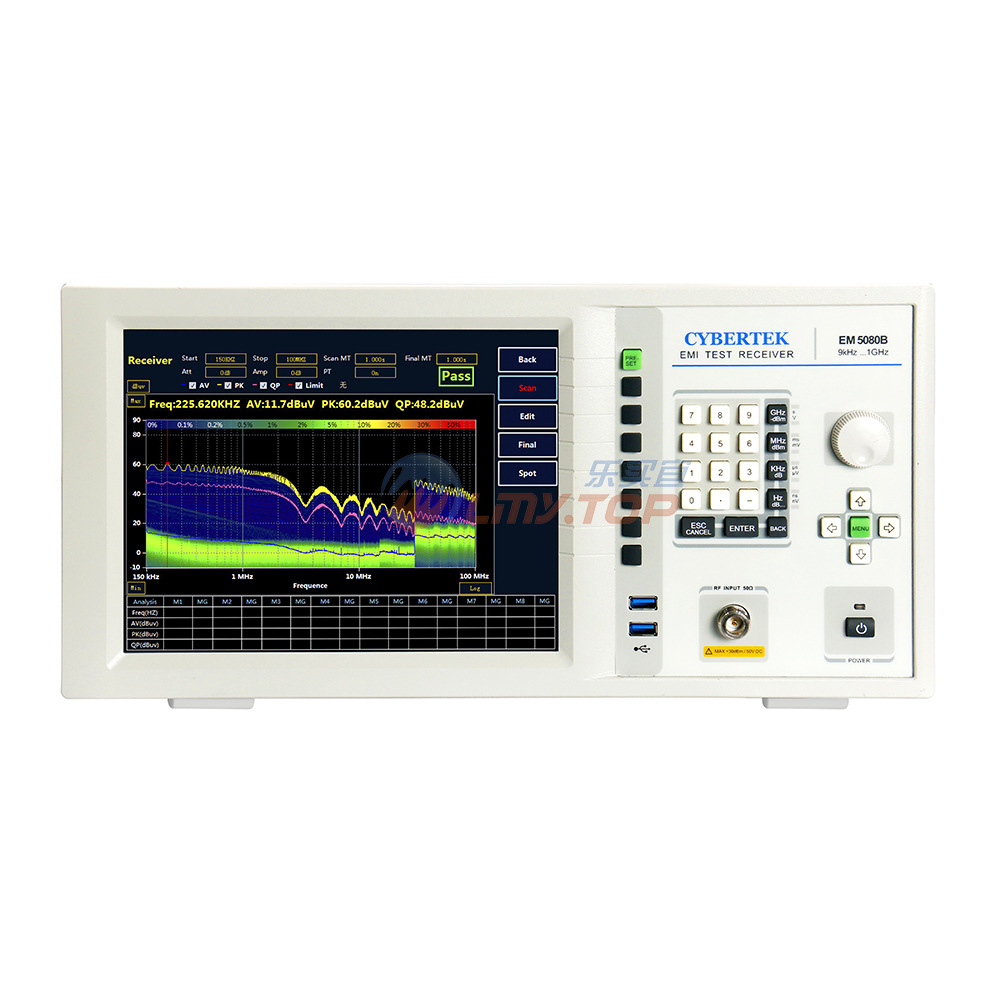

深圳知用 EM5080系列EMI測試接收儀?
EM5080系列EMI測試接收儀?產品概述
EM5080系列是全數字化預認證級時域接收機，EM5080L帶寬為9kHz-30MHz，EM5080M帶寬為9kHz-500MHz，EM5080B帶寬為9kHz-1GHz，EM5080C帶寬為9kHz-3GHz，*符合CISPR16-1-1標準。采用實時分析技術平臺，利用強大的PC平臺超算能力對寬帶信號進行實時高速FFT分析計算，實時帶寬高達10MHz，能夠以極快的速度進行電磁騷擾測量，EM5080系列采用時域掃描比傳統的逐點掃描接收機快500倍以上，過去需要幾個小時的騷擾測量現在僅需幾秒鐘即可極速完成，在產品的開發和產品認證期間可以節省大量的時間和成本；同時具有實時頻譜分析功能；采用10.4英寸高清大屏幕顯示，清晰的結構化菜單，非常方便使用；采用Windows7操作系統，易于升級維護；數字時域接收機具有掃描速度快，精度高和穩定性好等優點。
深圳知用 EM5080系列EMI測試接收儀? 技術參數
頻率范圍 | EM5080L | 9kHz到30MHz |
EM5080M | 9kHz到500MHz | |
EM5080B | 9kHz到1GHz | |
EM5080C | 9kHz到3GHz | |
電平 | ||
最大射頻電平（CW) | 射頻衰減≥10dB; | 30dBm(=1W) |
最大脈沖電壓 | 射頻衰減≥10dB | 150V |
分辨率帶寬 | ||
分析儀模式 | 10Hz到1MHz(-3dB)采用1/2/3/5/10步長 | |
接收機模式 | 200Hz, 9kHz, 120kHz（–6dB) | |
預選器 | 在分析儀中可以被關閉 | 15路固定濾波器 |
前置放大器 | 可以被開啟/關閉 | 9kHz到3GHz,20dB增益,歸一化 |
測量時間 | 接收機模式 | 1ms到15s |
檢波器 | 接收機模式 | 峰值，準峰值、平均值、 |
顯示平均噪聲電平(DANL） | 接收機模式，歸一化，平均檢波器（AV），射頻衰減0dB | |
前置放大器關閉 | ||
30MHz<1GHz，帶寬120kHz | < 20dBμV | |
1GHz<3GHz，帶寬1MHz | < 30dBμV | |
前置放大器開啟 | ||
30MHz<1GHz，帶寬120kHz | < 0dBμV | |
1GHz<3GHz，帶寬1MHz | < 10dBμV | |
全部的測量不確定度 | 9kHz≤f<3GHz | 1.5dB |
整機功耗 | <100W（220V/50Hz） | |
