深圳知用 CP3120 示波器高頻交直流電流探頭?
CP3120 示波器高頻交直流電流探頭產品概述
CP3000/4000系列電流探頭是一款能夠同時測量直流和交流的高頻電流探頭。其特點包括：高帶寬，可準確快速捕捉電流波形；高精度，典型精度為1%，滿足大部分測試領域的需要；多款探頭可供選擇，方便不同量程電流測量；標準的BNC輸出接口，可匹配任何廠家示波器。常用于開關電源、馬達驅動器、電子整流計、LED照明、新能源等設計和測試應用中。

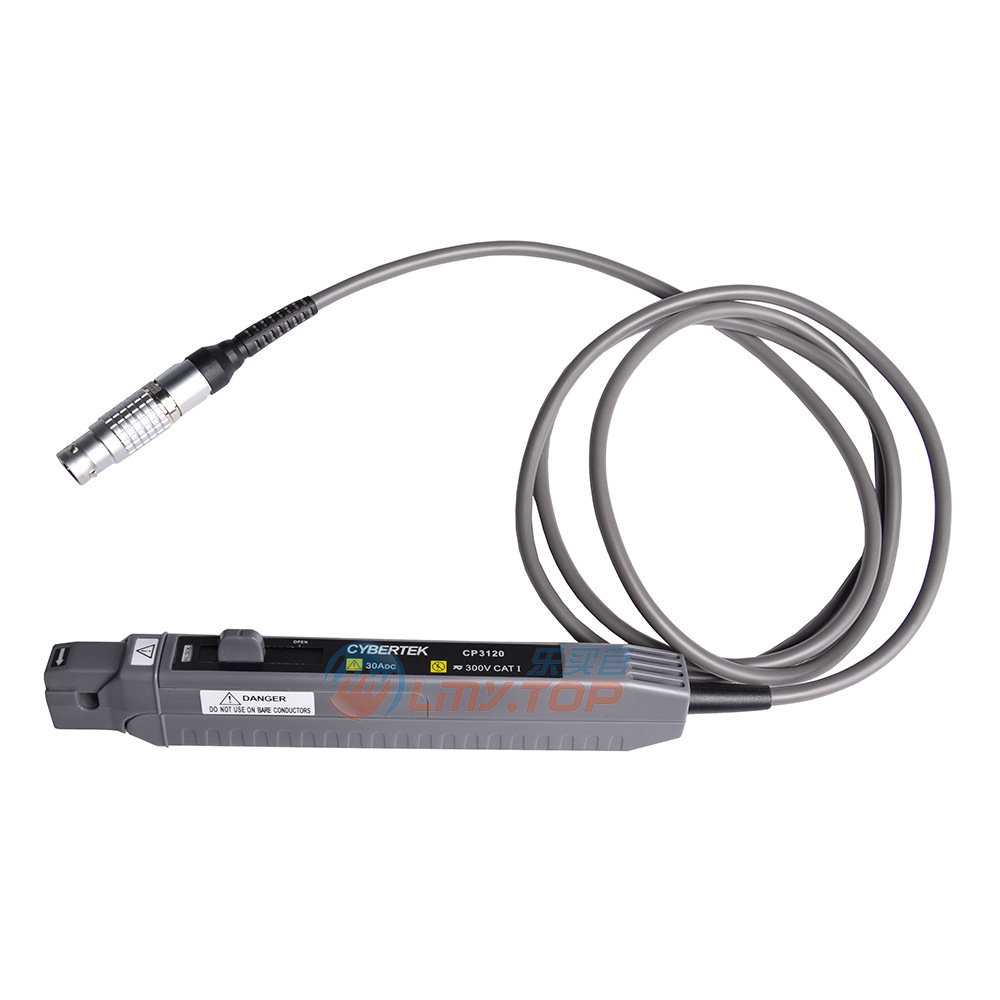

CP3120體積輕巧，可在當前擁擠的電路板中使用自如；小型鉗夾可以在緊張的空間中探測電流，同時仍能夾住直徑達5mm的導線；可以測量30A的連續電流和50A的峰值電流，提供70MHz的帶寬；分辨率高達1mA；需配合CPA3000放大器同時使用。
深圳知用 CP3120 示波器高頻交直流電流探頭? 技術參數
參數 | 型號 | ||
CP3120 | |||
量程 | 1A/V | ||
最小測量電流 | 1mA | ||
噪聲(限制帶寬20MHz) | ≤75uArms | ||
耦合方式 | AC,DC | ||
交流耦合的低頻帶寬（-3dB） | <7Hz | ||
電流最大值（隨頻率上升而下降） | 量程 | 10A/V | 1A/V |
DC連續 | 30A | 5A | |
RMS(正弦波) | 21A | 3.5A | |
峰值 | 50A | 50A | |
終端負載要求 | 50Ω | ||
延時時間 | 電流系統 | 15ns | |
BNC線1米 | 5ns | ||
最大絕緣線電壓 | 300V CAT I | ||
插入阻抗 | 參考圖1 | ||
