深圳知用 CP1000A電壓輸出型示波器電流探頭?
CP1000A電壓輸出型示波器電流探頭 概述
CP1000A電流探頭用于交流電流測量，被測電流達到1000A有效值，2000A的峰值電流，帶寬到100kHz。鉗口直徑約54mm；標準的BNC輸出接口，可接任何廠家示波器；3個量程可切換，方便小電流測量；增加可選配件BNC轉香蕉插座，可實現和數字萬用表的連接。廣泛應用于電機驅動，逆變器，開關電源，航空電子等測量中。
CP1000A電壓輸出型示波器電流探頭 產品特點
- 連續電流 1000Arms
- 峰值電流 2000pk
- 精度 ≤2%
- 帶寬 20Hz~100kHz
- 上升時間 ≤3.5μs
深圳知用 CP1000A電壓輸出型示波器電流探頭? 主要技術參數
型號 | CP1000A | |||
量程 | 10A | 100A | 1000A | |
連續電流 | 10Arms | 100Arms | 1000Arms | |
峰值電流 | 30Apk | 300Apk | 2000pk | |
電流傳輸比 | 100mV/A | 10mV/A | 1mV/A | |
帶寬 | 20Hz~100kHz | |||
上升時間 | ≤3.5μs | |||
精度 | 0.1A...1A | ≤2% | ||
1A...10A | ≤1% | |||
10A...100A | ≤0.5% | |||
100A...1000A | ≤0.3% | |||
位置對精度影響 | 0.2%(典型值) | |||
鉗口直徑 | 54mm | |||
輸出接口 | BNC | |||
輸出線長度 | 2米 | |||
安全等級 | 600V CATIII | |||
工作溫濕度 | -10℃~55℃,80% or less | |||
保存溫濕度 | -40℃~70℃,80% or less | |||
工作海拔高度 | 2000m | |||
尺寸(長*寬*高) | 216*115*45mm | |||
重量 | 695g | |||

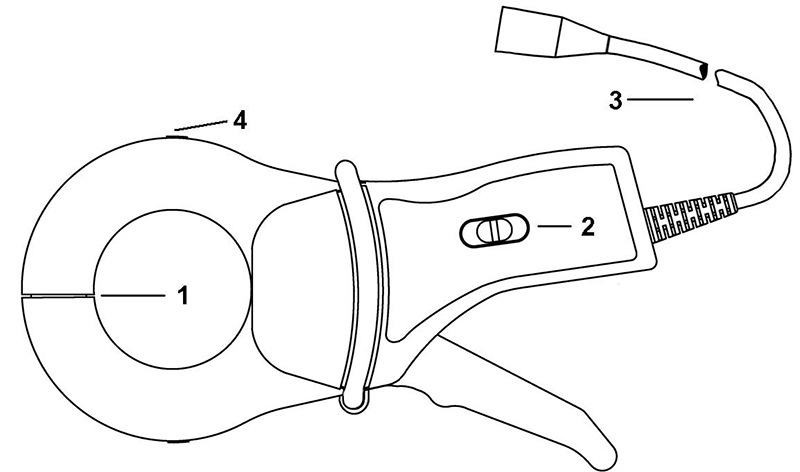

CP1000A電壓輸出型示波器電流探頭細節說明
1. 鉗口：夾住被測導線，直徑54mm
2. 量程選擇：提供10A(100mV/A),100A(10mV/A),1000A(1mV/A) 3個量程
3. 輸出線：約2米，標準的BNC輸出接口
4. 電流指示方向：電流方向，按照電流方向流過電流，輸出為正，否則為負
CP1000A電壓輸出型示波器電流探頭訂購信息
名 稱 | 數 量 |
CP1000B 本體 | 1 個 |
說明書及保修卡 | 1 冊 |
檢測報告 | 1 頁 |
BNC(母)轉香蕉插座(公) CK-30 | 選配件 （需另付費） |

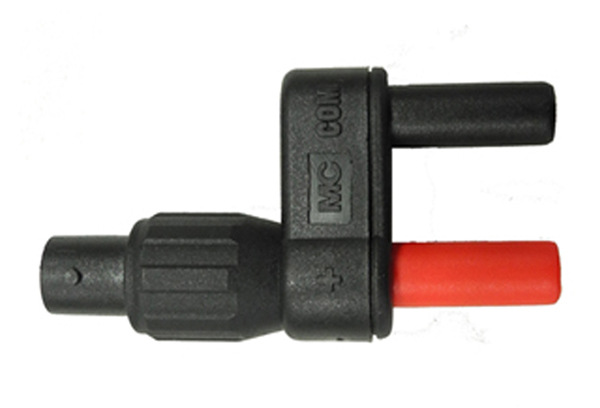

CK-30 BNC轉接接頭
