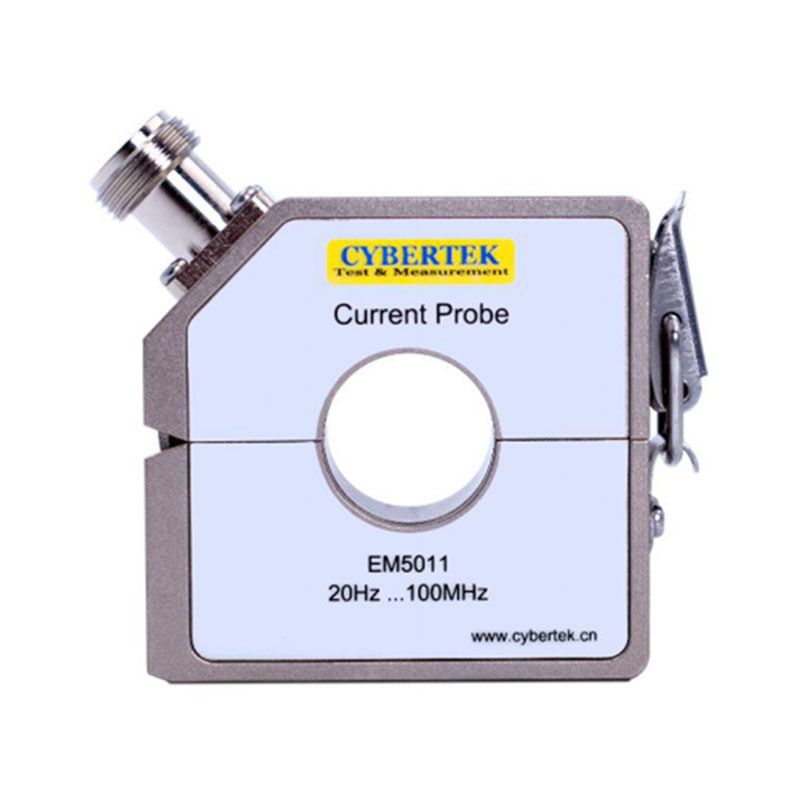

深圳知用 EM5011 射頻電流探頭
EM5011 射頻電流探頭 產品概述
EM5011射頻電流探頭是一款EMI/EMS兩用的射頻電流探頭。既可以直接作為射頻電流注入探頭（EMS應用場合），也可以外接50歐貫通式負載，轉換成標準的射頻干擾電流接收探頭（EMI應用場合）。
EMI接收探頭主要用于20Hz到200MHz的EMI干擾測量和屏蔽效果測量。具有300kHz到100MHz平坦的頻率響應曲線，常用于夾在被測設備的電源線或者控制線上，測量干擾信號電流的大小。電流探頭的射頻輸出電壓正比于被測干擾信號電流的大小?？梢苑浅７奖愕貖A在被測導線上，用在那些不能使用人工電源網絡的EMI測量場合（如電流太大或接線困難等）。本探頭符合CISPR 16-1-2標準要求。
EMS注入探頭主要用于大電流注入實驗測試，EMS測量場合。
深圳知用 EM5011 射頻電流探頭? 技術參數
射頻電流測量 | 射頻電流注入 | |
可用頻率范圍 | 20 Hz to 200 MHz | |
轉移特性平坦區的頻率范圍 (–3 dB) | 300kHz to 100 MHz | |
轉移特性按20 dB/十倍頻程衰減的 | 20 Hz to 300 kHz | |
射頻接頭 | N female | |
輸出阻抗 | 50Ω (f ≥ 10 MHz) | 無 |
駐波比 | <2 (f > 10 MHz) | 無 |
插入阻抗 | ≤0.8Ω | ≤1Ω |
平坦區轉移阻抗 ZT | 3.16Ω | 7.1Ω |
平坦區轉移因子 K（圖1） | -10dB (1/Ω) | -17dB (1/Ω) |
抗外磁場能力 | >40 dB | |
最大容許被測DC /AC電流 | 200 A (f < 1 kHz) | |
最大容許被測射頻電流 | 1 A (f > 1 MHz) | |
低頻電流容許值 | 6A (f < 1 kHz) | |
射頻電流容許值 | 0.2A (f < 1MHz） | 0.45A (f < 1MHz) |
2W (f > 1 MHz) | 10W (f > 1 MHz) | |
工作溫度 | –10 °C to +55 °C | |
存儲溫度 | –25 °C to 70 °C | |
磁芯最大溫度 | 80 °C | |
外形尺寸 | 78x26x71 mm | |
內孔直徑 | 22 mm | |
重量 | 260g | |
