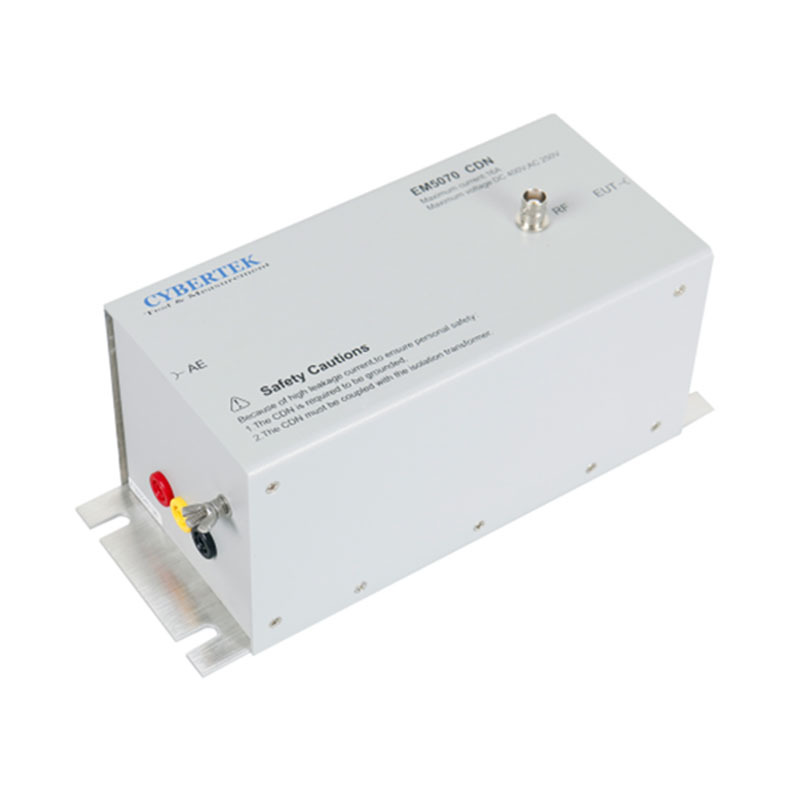

深圳知用 EM5070 耦合去耦網絡測試儀?
EM5070 耦合去耦網絡測試儀 產品概述
EM5070耦合/去耦網絡CDN-M1/M2/M3用于EMI測試的產品，它能在射頻范圍內為被測試設備端子和參考地之間提供穩定的阻抗，同時將來自電網的無用信號與測量電路隔離開,僅將被測試設備的干擾電壓耦合到測量接收機的輸入端。
EM5070分為CDN-M1單線，CDN-M2雙線和CDN-M3三線三種規格，用戶可根據需要，選擇相應的產品規格。產品設計符合國家標準GB/T17626.6-2008/IEC61000-4-6要求。
耦合和去耦裝置（即CDN）可以用于電氣照明設備30M-230MHz輻射騷擾測量；根據國家標準GB17743-2007/CISPR15：2005/EN55015 ；具體測量方法參看上述標準。
EM5070適用于單相設備傳導（騷擾電壓）測量。由于設計原理上會存在較大的漏電流，要求實際應用時需要良好接地，必要情況下，需要加隔離變壓器配合使用，可選擇EM5060，容量達到900VA，滿足大部分測試需求。
深圳知用 EM5070 耦合去耦網絡測試儀? 技術參數
頻率范圍 | 30M Hz—230MHz |
測定線路相數 | 單相 |
交流電壓范圍 | 0～250V AC +10% |
交流頻率范圍 | 50～60Hz ±5% |
直流電壓范圍 | 0～400V DC |
電流范圍 | 0~16A |
輸出接口 | 4mm香蕉座 |
干擾輸出端接口 | 標準BNC母座，50Ω |
射頻連續輸出功率 | 6W |
工作溫度范圍 | 5℃～45℃ |
分壓系數（EUT端與RF端） | 150kHz-230MHz |
端口阻抗150Ω |
|
去耦系數 | （AE端與RF端） |
尺寸 | 245mm（長）×100mm(寬)×100mm（高） |
重量 | 0.79kg |
