日本橫河 DLM2000系列數字混合信號示波器
DLM2000是臺式數字信號示波器，可用于設計和調試電子器件。它采用人體工程學設計，使用方便，并且包含了很多功能。其帶寬為200至500MHz，存儲器為12.5到125MP，確保總有一款DLM2000能滿足您的應用和預算。
“靈活MSO輸入”，您可以選擇通道4作為模擬輸入，或用它采集8位邏輯信號?，F(xiàn)代電子器件包含模擬和數字電路，而使用DLM2000靈活的MSO輸入，您可對兩者進行測量，包括混合信號觸發以及并行或串行總線的解碼。
DLM2000系列數字混合信號示波器特點
● 操作簡便、易于觀測
大屏幕（8.4英寸）LCD顯示器與視線齊平。立式設計節省桌面或測試臺的空間。
● 靈活MSO輸入
只要按一個鍵，最多可觀測11個通道，其中4個模擬通道或者3個模擬通道+8位邏輯輸入。
● 超大內存（125MPOINT）能夠?qū)崿F(xiàn)超長時間波形測量
● 通過波形回放功能，不會丟失異常波形.
歷史功能
● 實時濾波器
● 兩個不同位置縮放
DLM2000系列數字混合信號示波器?產品功能
靈活的輸入和性能
操作簡便&易于觀測
操作簡便。直立式機身加上大屏幕使得查看顯示非常方便。
我們提供大尺寸的LCD屏幕(8.4英吋)讓您擁有更好的視野。還有直立式機身設計節省了桌面或工作臺的空間。它是一款設計緊湊、操作簡便、易于觀測的“個人示波器”。
 |  4個或更多通道上的信號觀測... |
靈活的MSO輸入
捕捉模擬和邏輯混合信號DLM2000圖1

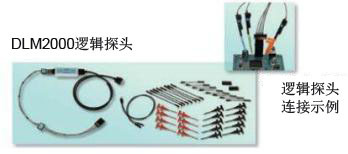

4個通道遠遠不能滿足數字控制電路的測試需求。DLM2000系列將通道4的模擬輸入轉換為8位邏輯輸入，因此 可用作3個模擬輸入通道加8位邏輯輸入信號的MSO(混合信號示波器)。 |  3通道模擬+8位邏輯 |
通過使用邏輯通道最多可測量11個通道信號
使用邏輯輸入，最多可同時觀測11個通道信號，包含3個模擬通道加上8位邏輯信號。使用邏輯輸入不僅能夠觀測數據和控制信號，或用作觸發源，還可以用于分析I2C和SPI串行總線。
| 使用ScopeCORE的快速數據處理
| |
 |  |
日本橫河 DLM2000系列數字混合信號示波器?產品線
型號 | DLM2022 | DLM2032 | DLM2052 | DLM2024 | DLM2034 | DLM2054 |
模擬輸入通道 | 2 | 4* | ||||
邏輯輸入 | - | 8位 | ||||
最高采樣速率 | 2.5GS/s (交錯模式開啟) | |||||
頻率特性 | 200MHz | 350MHz | 500MHz | 200MHz | 350MHz | 500MHz |
最大記錄長度 | 62.5M點(單個測量,存儲長度：/M1S,交錯模式開啟) | 125M點(單個測量，存儲長度：/M2，交錯模式開啟) | ||||
*或者當使用邏輯輸入時，為3個通道
*進的波形記錄儀采集引擎
具有大容量?jī)?nèi)存和歷史記錄功能，不會錯過一個歷史波形。多種觸發功能，能可靠地捕捉需要的波形。
歷史存儲功能 - 通過波形回放功能，不會丟失異常波形。
大容量(125M點)內存支持長時間測量
對于單次觸發模式中的2通道測量，可以添加/M2內存擴展選項，為您最多提供125M點的大容量?jī)?nèi)存。10,000Hz的信號頻率可保存5,000秒。即使是1.25GS/s的采樣速率，也可捕捉到0.1秒的波形。
測量類型 | 連續測量 | 單次測量 | |
2通道、4通道相同 | 使用4通道(對于DLM20x2，使用2通道) | 使用2通道(對于DLM20x2，使用1通道) | |
標準 | 1.25M點 | 6.25M點 | 12.5M點 |
/M1、/M1S內存選件 | 6.25M點 | 25M點 | 62.5M點 |
/M2內存選件 | 12.5M點 | 62.5M點 | 125M點 |
提示：/M1、/M2內存擴展選件只適用于4通道機型。/M1S選件只適用于2通道機型。

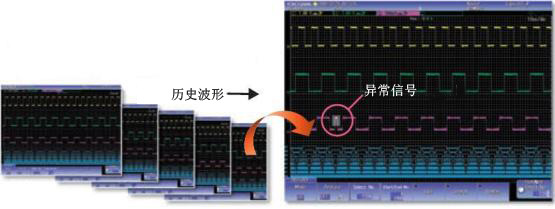

歷史存儲功能 - 通過波形回放功能，不會丟失異常波形。
 | 使用DLM2000系列，在采集存儲器中最多可保存20,000屏之前捕捉的波形。使用DLM2000歷史1歷史存儲功能，可以在屏幕上顯示單屏或全部歷史波形數據?？蓪?duì)歷史波形執行光標測量、計算和其它操作。使用歷史功能，可分析很少出現的異常信號。 |
歷史搜索功能 可在20,000屏歷史波形中搜索滿足某種條件的波形?？蓪?duì)找到的波形執行光標測量和其它分析。 | 重放功能 使用旋鈕可按順序顯示波形，每次一個波形。使用重放功能，可自動回放、暫停、快進和倒放歷史波形。 |
捕捉模擬/數字組合波形的觸發功能
DLM2000系列提供多種方便配置的、結合模擬和邏輯輸入的觸發功能，比如邊沿觸發、增強觸發和B觸發功能。
 |  |
觸發功能示例
A-B(n)觸發：
|  | |
串行碼型觸發(用戶定義)：
|  | |
雙總線觸發：
|  |
產品型號和后綴代碼
型號 | 后綴代碼 | 說明 | |||||||||
710105 | 數字示波器DLM2022 2CH，200MHZ | ||||||||||
710110*1 | 混合信號示波 DLM2024 4CH，200MHZ | ||||||||||
710115 | 數字示波 DLM2032 2CH，350MHZ | ||||||||||
710120*1 | 混合信號示波 DLM2054 4CH，500MHZ | ||||||||||
710125 | 數字示波 DLM2052 2CH，500MHZ | ||||||||||
710130*1 | 混合信號示波 DLM2054 4CH，500MHZ | ||||||||||
電源線 | -D | UL/CSA標準 | |||||||||
-F | VDE標準 | ||||||||||
-Q | BS標準 | ||||||||||
-R | AS標準 | ||||||||||
-H | GB標準 | ||||||||||
幫助語言 |
| -HE | 英文幫助（菜單及面板） | ||||||||
| -HC | 中文幫助（菜單及面板） | |||||||||
| -HK | 韓文幫助（菜單及面板） | |||||||||
| -HG | 德文幫助（菜單及面板） | |||||||||
| -HF | 法文幫助（菜單及畫板） | |||||||||
| -HI | 意大利文幫助（菜單及面板） | |||||||||
| -HS | 西班牙文幫助（菜單及面板） | |||||||||
選件 | /LN | 無邏輯通道（僅4通道機型適用） | |||||||||
/B5 | 內置打印機 | ||||||||||
/M1*2 | 內在擴展選件（僅4通道機型適用） 連續測量：6.25M點：?jiǎn)斡|發模式：25M點 （交錯模式打開時：125M點） | ||||||||||
/M2*2 | 內在擴展選件（僅4通道機型適用） 連續測量：6.25M點：?jiǎn)斡|發模式：62.5M點 （交錯模式打開時：125M點） | ||||||||||
/M1S | 內在擴展選件（僅2通道機型適用） 連續測量：6.25M點：?jiǎn)斡|發模式：25M點 （交錯模式打開時：62.5M點） | ||||||||||
| P2*3 | 探頭電源2CH | |||||||||
P4*3 | 探頭電源4CH | ||||||||||
| /C1*4 | GP-IB接口 | |||||||||
/C10*4 | 以太網接口 | ||||||||||
/C11*4 | GP-IB接口+以太網接口 | ||||||||||
/C8 | 內置存儲器（1.8GB） | ||||||||||
/G2*5 | 用戶自定義運算（僅4通道機型適用） | ||||||||||
/G4*5 | 電源分析功能（包括G2選項）（公4通道機型適用） | ||||||||||
/F1*6 | UART觸發及分析（僅4通道機型適用） | ||||||||||
/F2*6 | 1/2C+SPI觸發及分析（僅4通道機型適用） | ||||||||||
F3*6 | UART+1/2+SPI觸發及分析（僅4通道機型適用） | ||||||||||
/F4 | CAN+LIN觸發及分析（僅4通道機型適用） | ||||||||||
