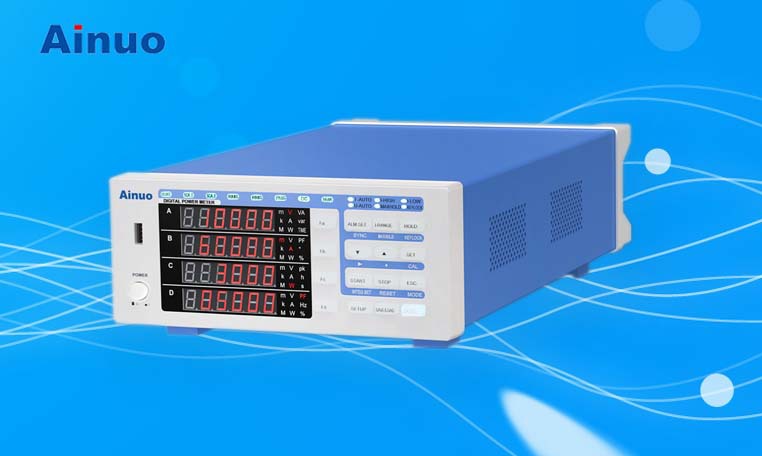

青島艾諾 AN8721PV3交直流功率計
AN8721PV3/AN8711JV3 產品特點
采用32位ARM微處理器，12位AD采樣，電參數測量精度高交直流通用寬量程設計，DC～4kHz帶寬，負載適應性更強
可靠、穩定，體積小，重量輕
測量速度快，快0.25s刷新速率
電壓、電流變比設置功能，輕松擴展測量量程
電壓、電流、功率超限聲光報警功能，滿足現場快速識別異常產品需求
標配RS-232或RS-485串行通信口，支持MODBUS通訊，輕松實現測試自動化
選配開關量I/O功能，實現遙控輸入以及報警信號輸出
AN8721PV3/AN8711JV3 典型應用
嚴苛工業現場型式試驗
高溫老化室測試
家用電器、商用電器生產線待機功率測量
電動工具測試
照明燈具測試

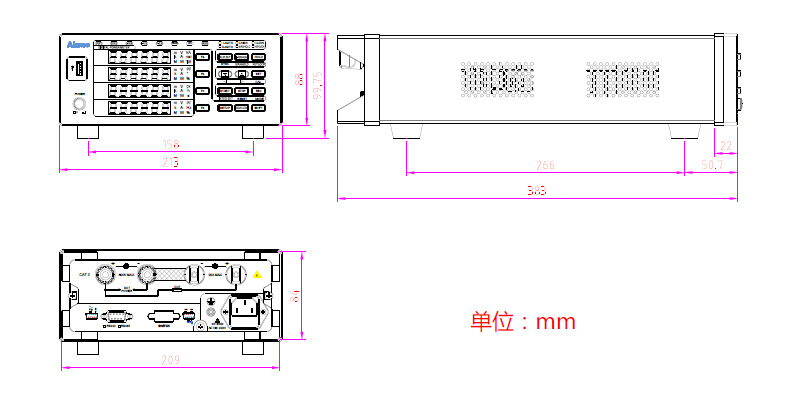

外形尺寸
青島艾諾 AN8721PV3交直流功率計? 技術規格
型號 | AN8721PV3 | AN8711JV3 |
測量通道 | 單相 | |
測量參數 | 電壓U、電流I、有功功率P、無功功率Q、視在功率S、功率因數λ、相位角Φ、電壓頻率f、電能量Wh、電能量計時Time | |
接線使用 | 電壓/電流端子間配有不可拆除的共地短路片，僅支持電流表內接法@接線使用 | 無短路片，支持四線法#遠距離測量接線使用 |
輸入阻抗 | 電壓：約2MΩ 電流：約4mΩ（20A量程），約80mΩ（1A量程） | |
滿量程峰值因數 | 1.6 | |
電壓額定量程 | 600V | |
電流額定量程 | 1A/20A | 20A |
電壓精度范圍 | 6V~600V | |
電流精度范圍 | 10mA~1A/20A | 200mA~20A |
電壓/電流精度* | ±(0.1%×顯示值+0.1%×量程) （DC，45Hz≤f≤1kHz） | ±(0.1%×顯示值+0.1%×量程) （45Hz≤f≤65Hz） |
有功功率精度* | ±(0.1%×顯示值+0.1%×量程) （DC，45Hz≤f≤1kHz） | ±(0.1%×顯示值+0.1%×量程) （45Hz≤f≤65Hz） |
有功功率測量范圍 | 22mW（PF=0.01）~4.4kW（PF=1）@220V（1A/20A規格） 4.4W（PF=0.01）~4.4kW（PF=1）@220V（20A規格） | |
有功功率分辨力 | 0.01W | |
功率因數精度范圍 | ±(0.01～1) | ±(0.1～1) |
功率因數分辨力 | 0.001 | |
頻率測量范圍 | DC，45Hz≤f≤4kHz | 45Hz≤f≤65Hz |
頻率測量精度 | ±(0.1%×顯示值) (電壓幅值應大于量程的10%) | |
電能量范圍 | 0～99999MWh | |
電能量精度 | ±(0.1%×顯示值+0.1%×量程) | |
擴展不確定度 | 電壓、電流、功率、頻率、電能量≤0.30% | |
電能計時 | 999時59分59秒 | |
電能計時精度 | ±(0.05%×顯示值) | |
電壓/電流變比 | 0.1～1000.0 | |
數據更新周期 | 0.25，0.5，1[s] | |
報警功能 | 5組，電壓、電流、功率上/下限、門限設定 | |
控制接口 | RS-232 (選配RS-485)、開關量功能 (選配) | |
外形尺寸 | 213(W, 前塑殼)×88(H, 前塑殼)×386(D, 含接線柱) mm | |
開口尺寸 | 210(W)×85(H) mm | |
底腳高度 | 15 mm | |
整機重量 | 約3kg | |
整機功耗 | 約10VA | |
[精度條件]
預熱：開機15min以上
溫度：23±5℃，濕度：30%~75%RH，供電電源：AC 100V~240V，45~65Hz
溫度系數：5~18℃或28~40℃時，誤差增加±(顯示值×0.06%)/℃
@[電流表內接法]
電壓表直接測量供電電壓，其兩端跨接于被測產品和電流表兩端，存在電流表內阻分壓測量誤差。
[四線法]
遠距離測量時(測量儀表與被測產品距離較遠，通常大于10米)，為消除測試線上的電壓降，可采用從被測產品兩端直接引出電壓測試線的四線接線法(兩根電壓線、兩根電流線)進行測試走線。
Ainuo艾諾AN8721PV3/AN8711JV3交直流功率計 配件及選購
1，電源線
2，通信線
3，電測接線盒
型號 | 類型 | 規格 | 實物圖 |
AN875-03 | 單相 | 250V/10A |
|
