廣州致遠 PA333三相數字功率計

PA333 是一款適用于從生產線到研發領域的高精度功率計，從 DC、單相 2 線到三相 4 線皆可測量

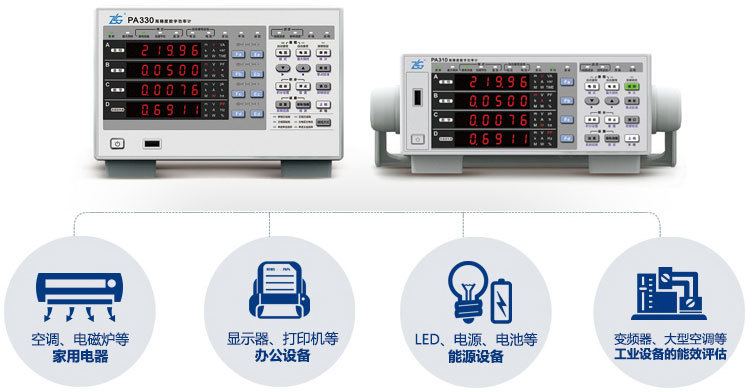

隨著新能效標準的不斷推出，眾多企業在研發、生產以白色家電為代表的家用電器，及以大型空調為代表的工業設備中，都圍繞著如何提高節能性能而展開激烈的競爭。這就要求用于評估設備節能性能的功率測量儀器應具有高精度、超低待機功耗測量等的特點。PA300 系列功率計具有 0.1% 的功率測量精度，可滿足用戶從 5mA 小電流到 20A 大電流量程的測量需求。

PA300 系列功率計采用 DSP+FPGA 雙核處理架構，快速、精確地計算信號的諧波參數。同時 GPIB、USB、以太網等接口滿足用戶不同的測試通信需求。

廣州致遠 PA333三相數字功率計?

PA333三相功率計－產品特色

更加適合開關電源、變頻家電的功耗測量

市面上越來越多的電子產品、家電產品等都采用開關電源或變頻技術，在節約能耗的同時亦令產品的波形信號產生了畸變。這些畸變的波形都是非正弦信號，如脈沖波、三角波、矩形波、梯形波、脈沖串等，含有豐富的高頻諧波分量。普通的功率計由于采樣率與帶寬限制，無法對高頻成分進行準確測量，因此其測量值與真實值存在巨大差異。

針對變頻設備、開關電源的測試，PA300 系列功率計具備以下優勢：

200kS/s 采樣率：根據奈奎斯特采樣定理，儀器采樣率要高于輸入信號頻率的兩倍。致遠電子功率計具有200kS/s 的采樣率，能夠測量畸變的波形中豐富的高次諧波成份，不丟失任何能量。

300kHz 帶寬：低帶寬的功率計，信號中的高頻成份被模擬前端電路濾除，從而造成能量丟失。致遠電子功率計300kHz 的帶寬*變頻家電、開關電源等新技術產品的功耗測量。

全新的設計更加適合于待機功耗測量

PA310 功率計采用全新的設計架構，在低功耗測量方面進行多項優化，具有更高的功率因數精度，非常適合于在低功率因數下的低功耗測量。其小測量電流低至50μA，能夠測量低至0.01W 的功耗，符合標準(IEC62301、能源之星、SPECpower) 的測試。

結合使用功率測量（PAM）軟件，PA310 可以執行符合標準的待機功率測試。

將量程設為5mA 時，PA310 可以在高100μW 的分辨率下執行測量。

可同步測量常規功率參數、諧波成分和THD。

峰值因數的動態輸入能力高達300( 峰值/ 小有效RMS 值)

*符合IEC61000-4-7諧波測量標準

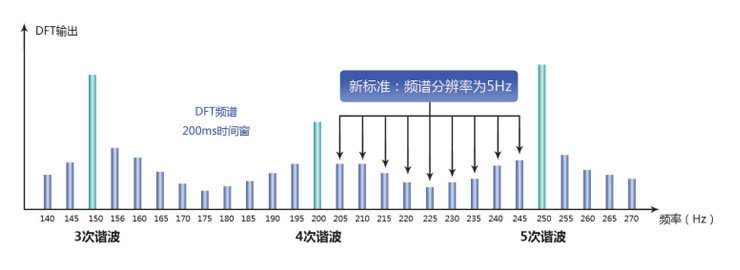

對于電網中波動的電壓電流，該如何測量可再現的諧波測量結果？根據IEC61000-4-7 標準的嚴格規定，諧波測量的頻譜分析時間窗為10 個周期，因此測量儀器必須能防止諧波分析時出現的頻率混疊現象。同時，其采樣頻率需同步跟蹤輸入信號的基本頻率，從根源上杜絕頻譜泄露現象的產生。PA300 系列功率計采用了純硬件模擬濾波器與鎖相環技術，避免了頻率混疊與頻譜泄露的發生，符合IEC61000-4-7 諧波測量標準，保證了諧波測量的可再現性。

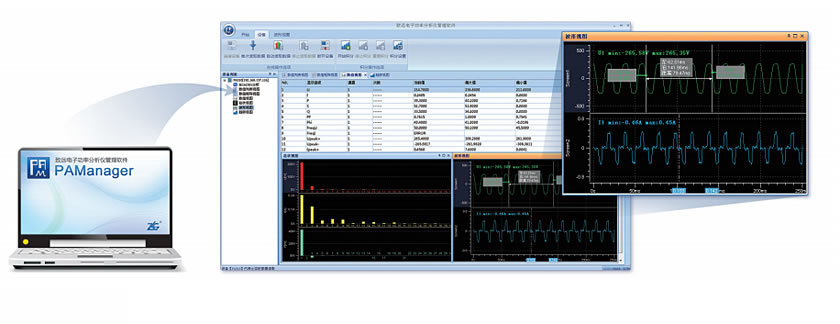

功率計測試管理軟件PAM

對于很多PA300 系列功率計無法直接顯示的測量項目，都可以通過PAM 軟件實現測量與顯示，如所有測量參數數值、各次諧波數據、諧波柱狀圖、趨勢圖以及波形圖等。測試數據可以選擇由USB、GP-IB、RS-232 或以太網通信接口上傳到PC 端，并通過PAM 軟件在PC端上實現同步顯示和數據報表導出。

PA333三相數字功率計－特殊功能

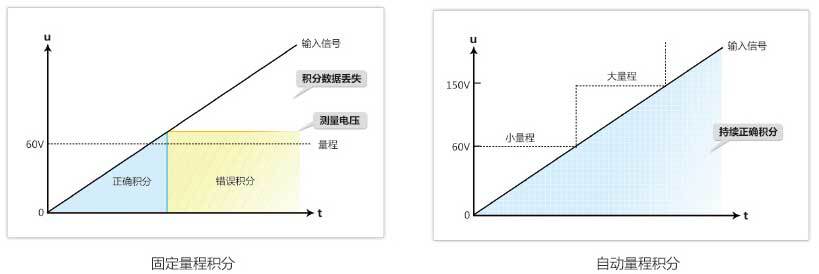

積分模式下的自動量程功能

在測量電器運行功耗和待機功耗時，一般的功率測量儀器只允許在同一量程下進行積分測量。若測量值超過當前大量程，則測量結果是不準確的，需要手動切換量程后再進行積分，無法連續進行大動態電流變化設備的積分測量。

PA300 系列功率計采用好的測量控制技術，可在積分模式下自動、快速地切換量程，能夠連續、精確地執行積分測量。此功能不但支持瓦時積分（+/- Wh），也支持安時積分（+/- Ah）。

“兩表法”測量三相三線制電路功率 “兩表法”使用兩個瓦特表測量三相三線制電路的三相功率，兩瓦特表的功率讀數之和就是三相電路的總功率。 “兩表法”可靈活應用于變頻器、UPS 或是其它各種電源設備的輸入輸出效率測量。

應用一

PA332 雙通道功率計采用“兩表法”測量即可實現 PA333 三通道功率計的功率測量功能，節約采購成本

應用二

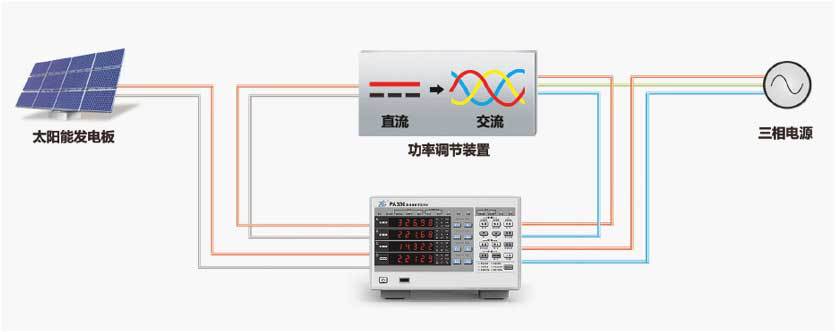

PA333 三通道功率計采用“兩表法”僅需要其中兩通道輸入即可測量逆變器的三相輸出信號，多出的一通道便可測量逆變器的直流輸入，實現逆變器的輸入與輸出同時測量，并可直接運算、顯示逆變器的效率。
