ZDS2012

56Mpts存儲深度/18種協議觸發、21種協議解碼/180K次/s波形刷新率

型號模擬帶寬通道數每通道實時采樣率存儲深度波形刷新率協議解碼種類FFT點數測量統計項

ZDS2012 產品功能

250M存儲深度

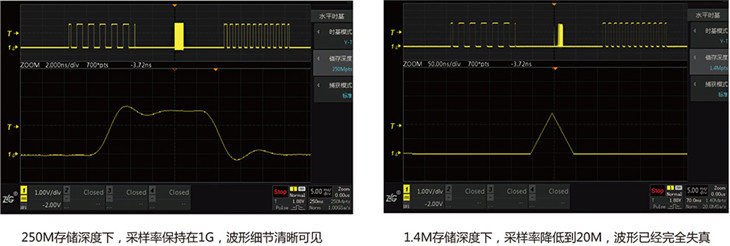

如果存儲深度能夠做到足夠大，就能保持高的波形采樣率，則觀察到的波形會更加真實、細膩。反之，如果存儲深度只有1Mpts甚至 更低，當要觀察時長較大的波形時，示波器就只能被迫降低采樣率。由于采樣點數不足，示波器顯示的波形也會嚴重失真，甚至產生波形混疊，誤導用戶測量分析。

ZDS2024創新性地采用DDR3存儲技術，配合大規模的FPGA器件，通過全硬件加速和多線程并行處理，存儲深度高可達250M ！在 觀察長時間波形時也不丟失波形細節。

25種協議解碼

在調試協議信號的時候，不僅需要觀測協議波形，還要將波形解碼成對應的數據。但一直以來各*示波器的協議解碼功能都要付費選配的，而且只有寥寥幾種。

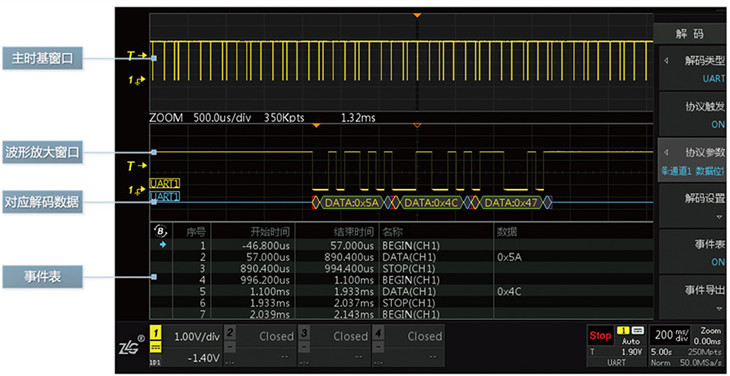

ZDS2024 Plus示波器免費配備了25種協議解碼，CAN、LIN、I2C、SPI、UART、USB、PS/2、DALI、Wiegand、1-Wire、DS18B20、HDQ、 SD_SPI、SD_SD、IrDA、Manchester、DiffManche、Miller、DHT11、 SHT11、 NEC、RC5、RC6、FlexRay，除此之外，ZDS2024 Plus還免費配備了CAN FD協議解碼，真正再一次定義了200M示波器！

33萬次/秒波形刷新率

由于波形合成器的實時處理能力和波形顯存的吞吐帶寬的技術限制，2000系列示波器的波形刷新率一般很低，波形觀測存在大量的死 區時間，用戶也會因此錯過了許多波形細節，大大降低了工作效率。

ZDS2024示波器研發團隊采用大規模FPGA，突破各個技術難點，每一行代碼都嘗試不同的實現方式，以尋求好的效果。從剛開始的75K到150K、260K至終的330K，不斷地突破自我、精益求精。更高的波形刷新率能夠讓用戶快速發現異常信號，顯著提高工作效率。

模板觸發

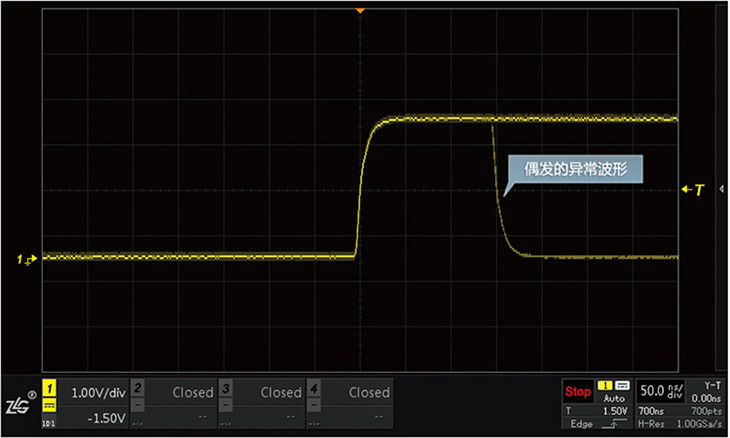

工程師在調試產品的時候，經常會遇到一些難以捕獲的信號。在對信號特性不了解的情況下，我們能否通過一種簡單易用的方法將其捕 獲呢？研發團隊在示波器強大的觸發功能基礎上，創新性地添加了模板觸發功能。通過觸碰過濾原理，實現了可以隔離任何規律的異常信號的功能。使測試變得簡單，有趣。

4Mpts FFT分析

市面上多數2000系列示波器大只支持8K樣本點的FFT分析，在1G采樣率的情況下，頻率分辨率僅有125KHz，多數情況都無法準確判斷信號頻譜分布。ZDS2024示波器拒絕單純的功能堆砌，內部采用了專業的處理芯片，突破技術壁壘，將FFT分析點數升級至4M樣本點，同樣在1G采樣率的情況下頻率分辨率能精確到250Hz，可以準確分析出電路中的干擾噪聲來源，大大提高了示波器FFT的實用價值。

4Mpts FFT分析功能，不僅僅是在量上突破，而且還是在質上的飛躍。

支持51種參數自動測量

僅僅通過波形的直觀表現來分析波形遠遠不夠，只有將波形各項指標精確量化，才能看透波形異常的本質。然而受限于架構和芯片限制， 絕大多數示波器的參數測量都是基于采樣結果進行抽點，無論屏幕中有多少個信號周期，都僅僅抽取每屏中的一個周期信號進行統計測量，這也直接導致了結果的嚴重失真。

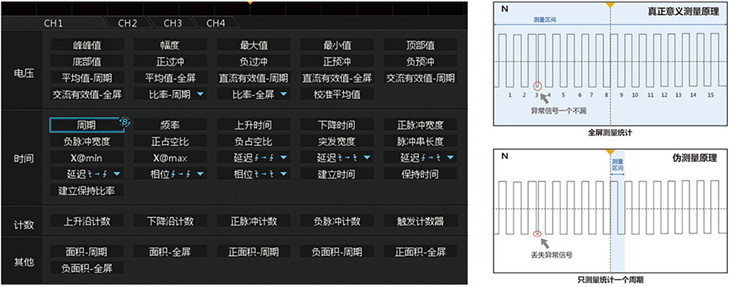

為了實現真正意義的參數測量統計，我們采用FPGA進行全硬件加速，通過對屏幕上每一個周期信號的測量，計算出每一項指標的大值， 小值，平均值，標準差，實現了真正意義參數測量功能，并且多達51種。

波形搜索功能

在調試信號波形時，我們需要明確信號是否出現了異常。如果出現了異常，那這些異常信號出現的頻率是多少，是不是周期性出現的呢？

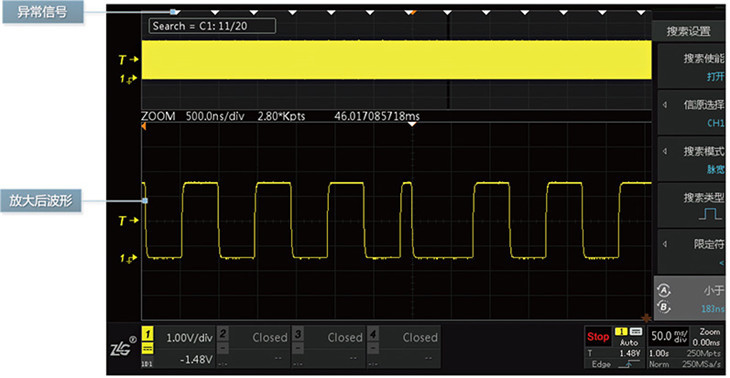

為了弄清楚這些問題，一般需要長時間記錄波形，然后基于這樣一個龐大的波形數據庫去定位異常波形出現的位置。ZDS2024依托于 海量存儲和硬件加速的優勢，能夠從數十萬個波形中迅速定位出感興趣的信號，只要當前屏幕內出現了符合搜索條件的波形信號，系統都將自動地在對應位置做上標記，異常信號一覽無余。

七種一鍵操作

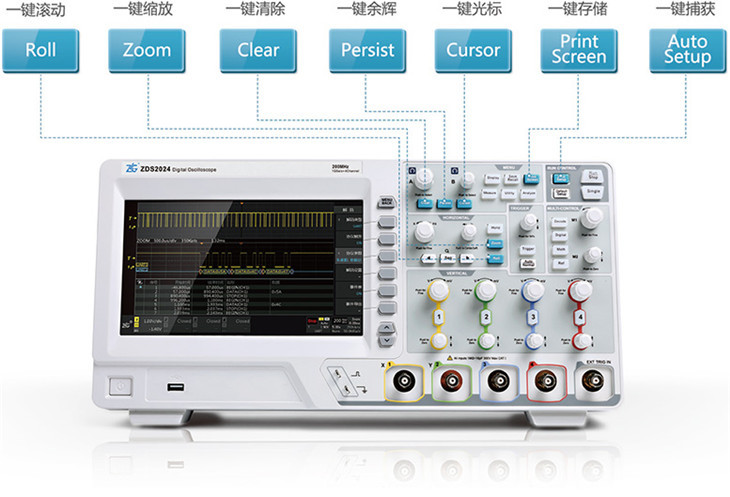

2012年10月第三款示波器研制成功，在試用的過程中，用戶發現將波形存儲到U盤的操作非常繁瑣。當時研發人員反映，安捷倫也是這么做的。周立功先生對此感到很失望，“抄——必將死路一條！唯有顛覆才能勝出，無論如何都要做到一鍵存儲！“為了提升用戶體驗，毅然推遲了示波器的發布。終于，ZDS2024示波器把80%的用戶、在80%的時間里、用到的80%的功能匯聚成七種一鍵操作，功能連貫，易于分辨，一鍵到位，顯著提高測試效率。

極速開機

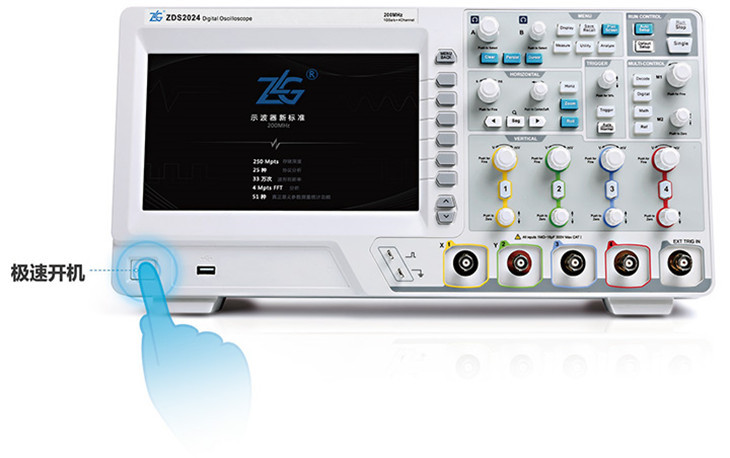

示波器的開機時間幾乎都在30秒甚至1分鐘以上，對于現場測試工程師來說，有可能會遺漏稍縱即逝的異常信號，幾乎所有的示波器廠商都對這個需求熟視無睹。而致遠電子的設計理念卻與眾不同，ZDS2024示波器做到了從按下電源到開始使用，整個過程僅需要十余秒，其開機時間擊敗了所有其他品牌的示波器。正如周立功先生所說：“要做到讓用戶從按下電源那一刻起，就能感受到的體驗。”

電源分析軟件

電源的穩定性關乎電子設備能否正常運轉的生命線，其重要性不言而喻。隨著電力電子設備的高速多樣化發展，開關電源在體積、效率、成本上的要求也不斷提高，這對測試儀器及技術來說也是新的挑戰。

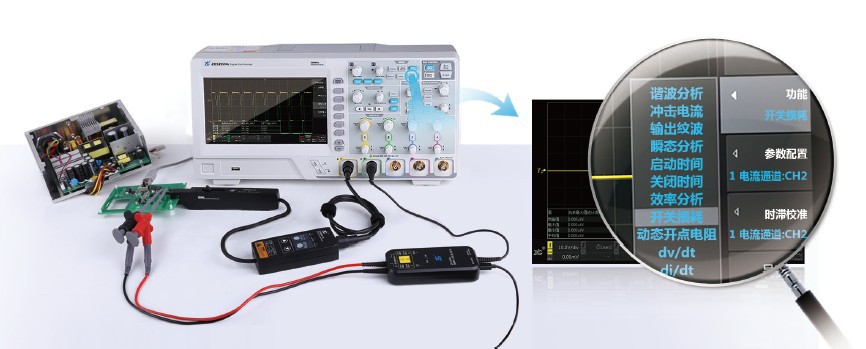

面對種類繁多的電源測試項目，致遠電子為ZDS2024 Plus標配了定制的電源分析軟件，可以針對電源轉化器件和電路的運行特性進行 深入的測量和分析，包括輸入端分析，開關器件分析，調制分析和輸出端分析，同時還將探頭設置和測量設置全部集成在一個簡潔的用戶界 面內，并能將分析結果自動生成報告，十分方便和快捷。

微信支持與百集實操視頻

致遠電子一直信奉產品要由客戶中來，也要到客戶中去，產品必須與客戶形成閉環。在我們看來，銷售絕不是終點。我們反復思考：到底該如何能與客戶直接對話解決問題，如何能直接的接收客戶的反饋并做出回復？

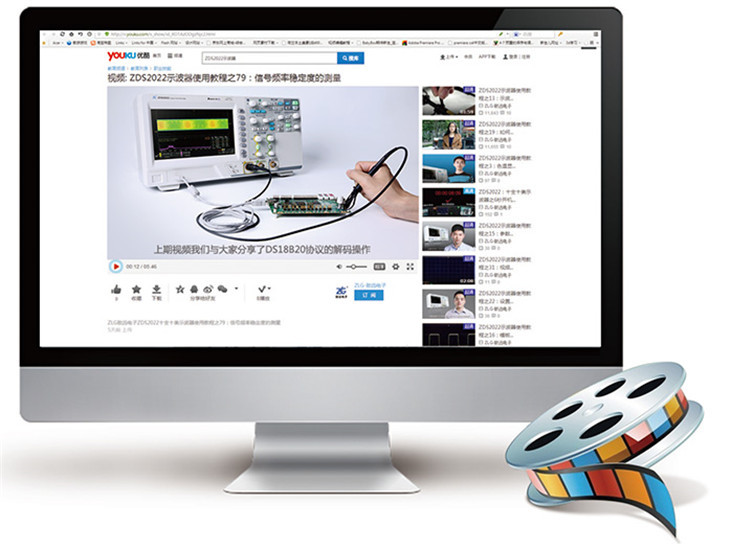

為了更快速的響應客戶，周立功先生主導創建了示波器用戶交流群，用戶有什么問題，示波器團隊便立即響應回答。并且，定期將產品的使用方法， 以及客戶的測試問題和解決方案制作成視頻。不僅讓用戶了解測試問題的原理，而且還能通過視頻觀看問題解決過程及操作步驟。

廣州致遠 ZDS2012數字示波器主要技術參數

ZDS2012 前面板

ZDS2012 后面板介紹

ZDS2012 訂購信息

標準配件

選配件
